我们重点来看看联络柜，联络柜也叫母联柜，很多人好搞不明白作用。

系统图

先简单给大家分析下母联柜的作用，适用于单母线分段系统。即正常情况下，1#进线柜和2#进线柜分别带各自负载，母联柜处于分闸状态。此时如果1#2#两侧有任一一路电源失电则送上母联，由一侧进线带所有负载，此方案是比较常见的一种供电方案。

①系统图分析：

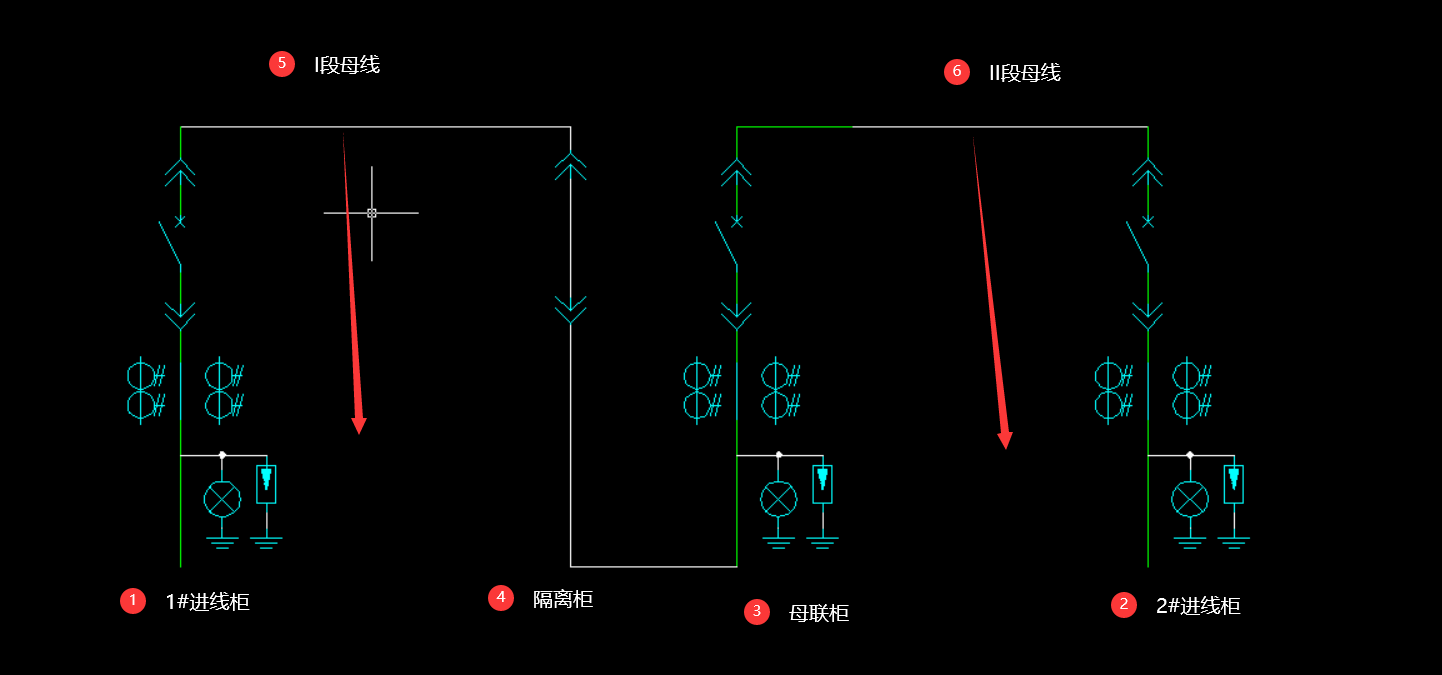

母联柜系统图

需要养成这个习惯哦，看到系统图，大致就能分析出原理图的回路，提高速度。

②测量回路：

测量回路的变化在于测量设备的选择，电流表？多功能仪表？等等

还有电流互感器的个数带来的变化，但是基本原理不变。

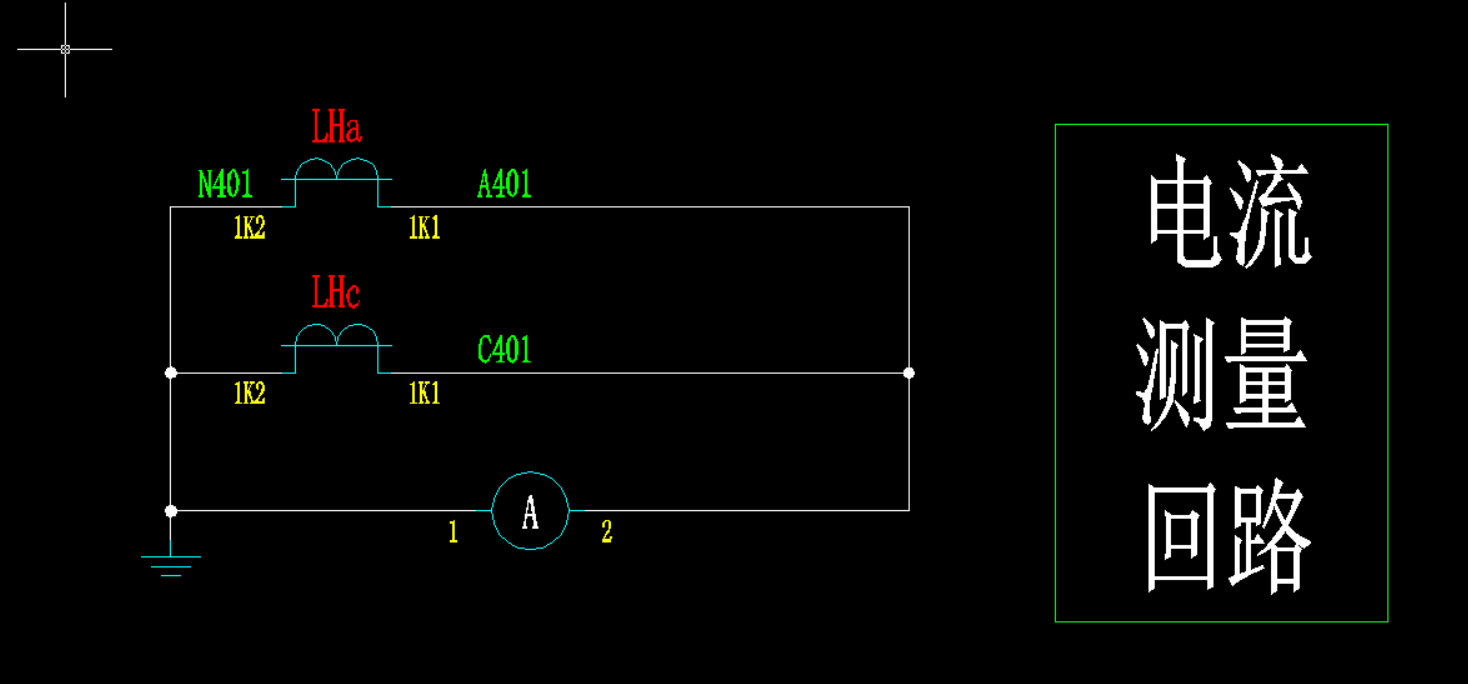

电流测量回路

如图，我这里利用了2个电流互感器，实际测测了一个B相电流。

②保护回路：

这里就需要重点研究下备自投的说明书。

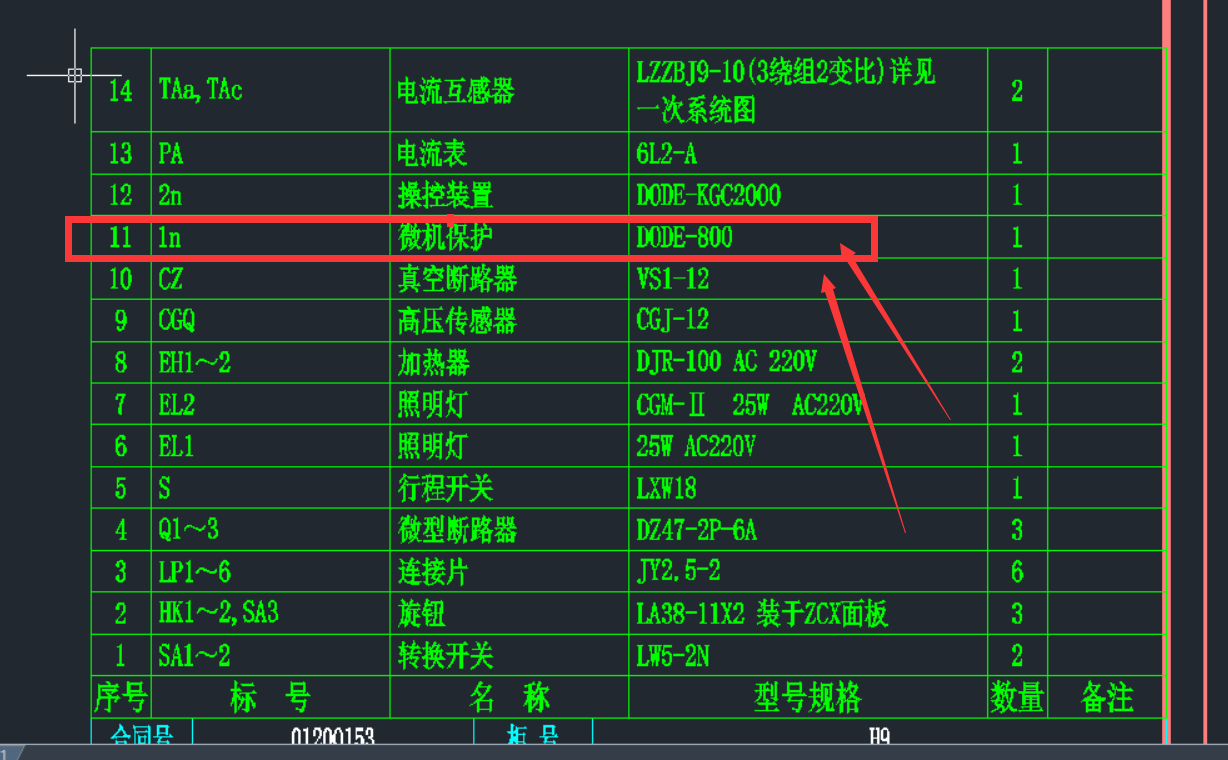

材料表

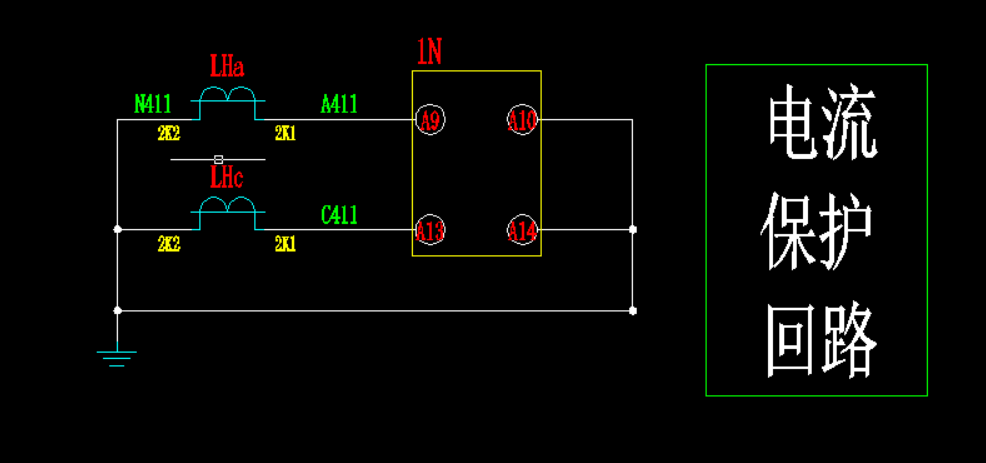

电流保护回路

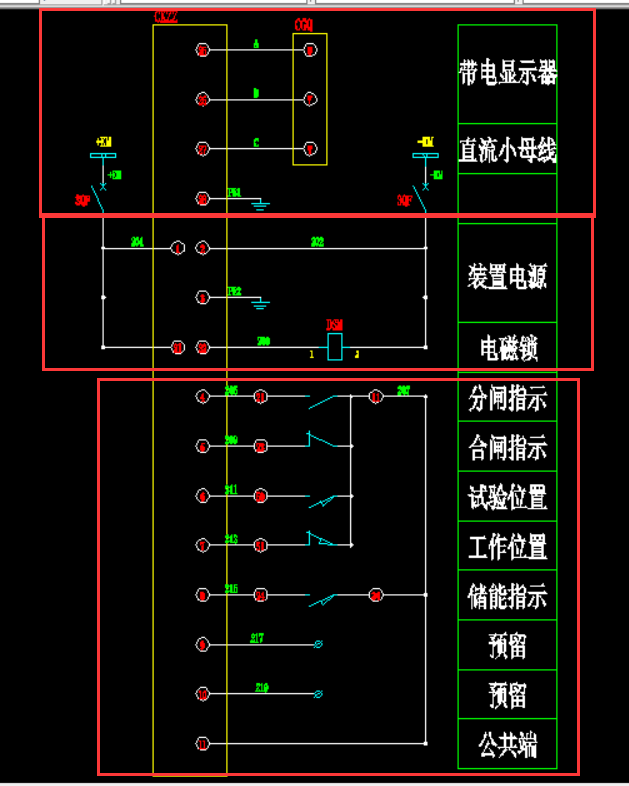

③带电显示、电磁锁回路：

和进线柜类似，不多说了。

操控装置

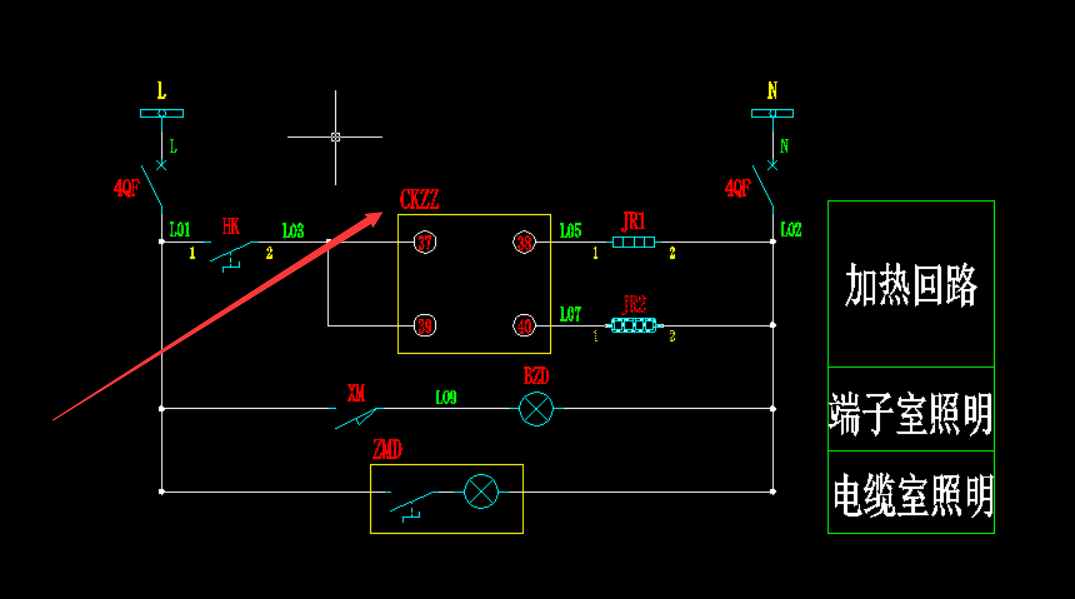

④照明、加热回路：

一个点说明下：这里的智能操控装置也能实现温控装置的功能。

照明、加热回路

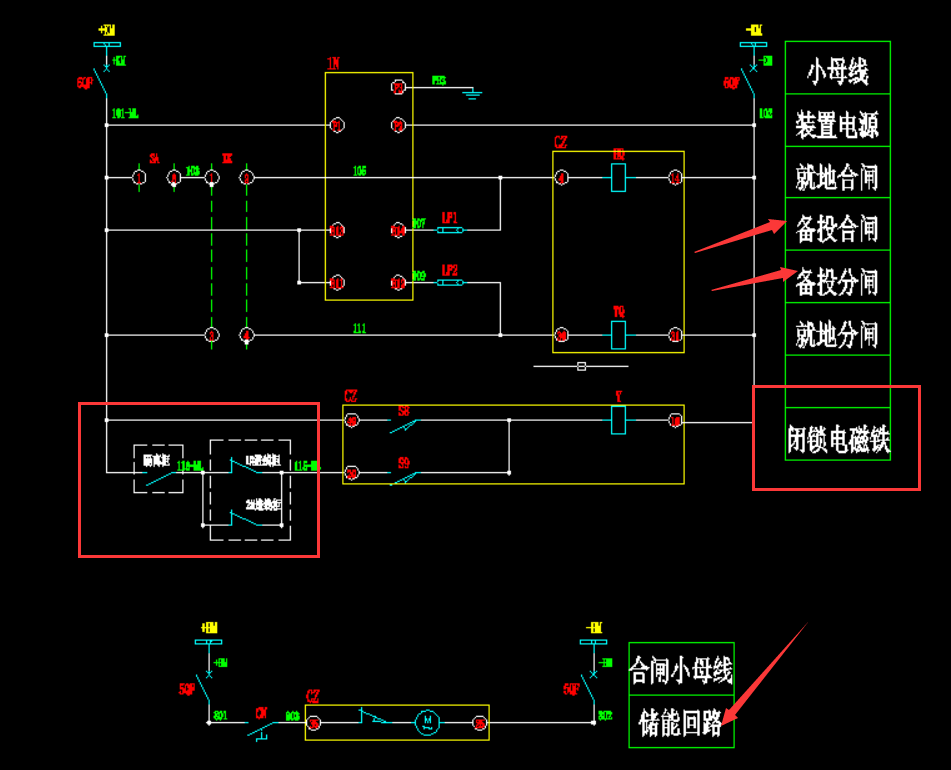

⑤控制回路：

相对也比较简单，说明几个点

1,闭锁电磁铁：利用闭锁电磁铁不得电，断路器无法合闸的特性设计了一个互锁，

一个是隔离柜，隔离柜处于非工作位置时，母联柜不允许合闸。

一个是2进线1母联的三合二连锁。

2,备投合、分闸：即装置在判断2进线有一侧断电的时候，先跳掉此断电侧的进线柜，再投入母联柜。

控制回路

⑥综保备自投回路：

这里就需要考虑综保的一个动作逻辑，具体大家参考说明书。

一般需要判断2进线柜进线侧的电压以及2进线断路器的分合状态。

所以大致就可分为输入的回路以及输出的回路，输入进行判断，输出进行控制。

综保备自投回路

⑦反馈、告警回路等：

没有DTU对应部分可省去。

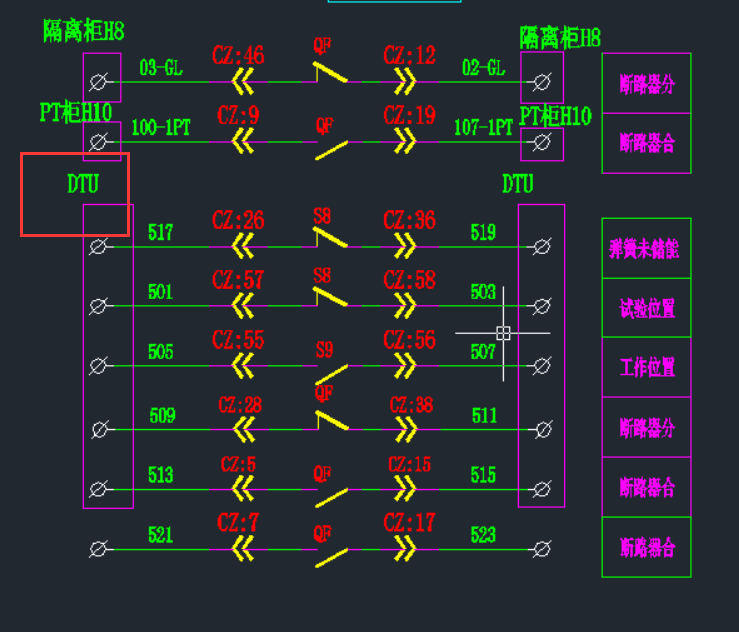

反馈回路

如何理解这个告警呢？可理解为一个常开点，如引出后可接一个蜂鸣器，实现有故障时蜂鸣器报警。

告警回路

说一千到道一万，大家稍微有基础想往技术发展的，动手CAD画图吧，或者用稍微专业的软件制图提供速度，如诚创、利弛的。今天周日，有时间我也画了一下。

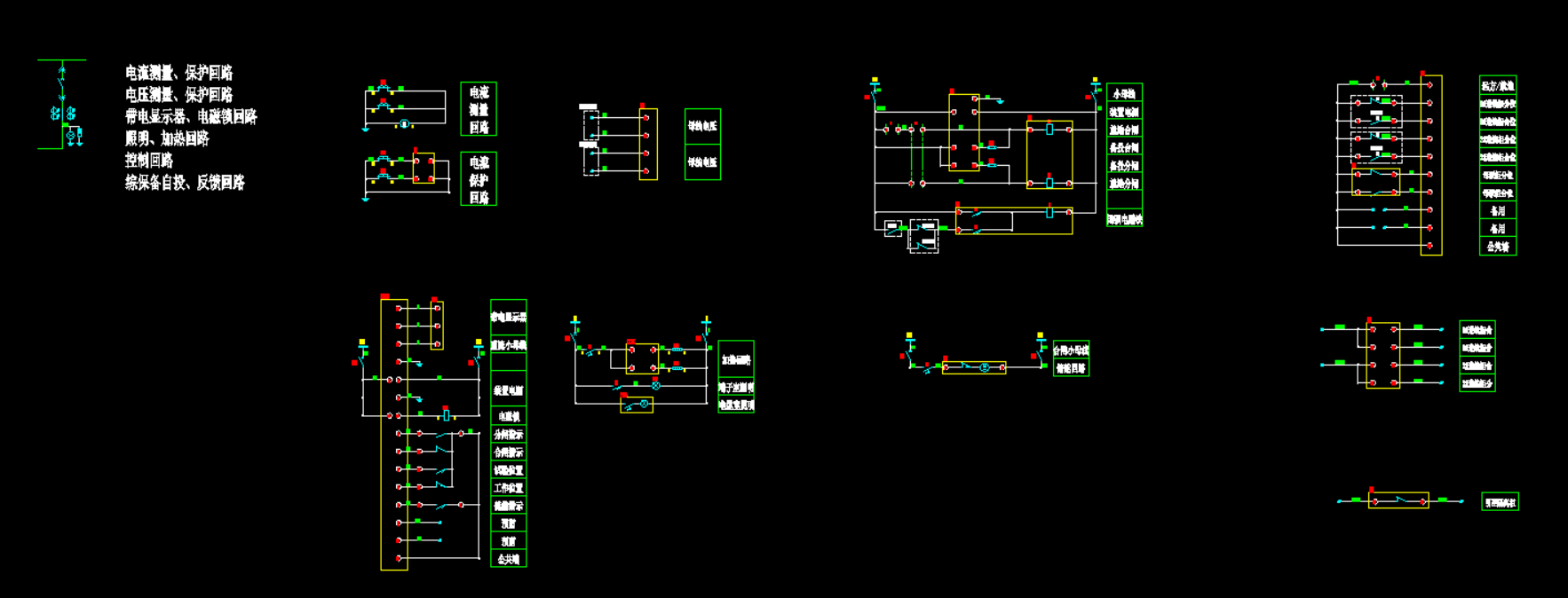

母联柜

看图识图和自己动手画图感受是完全不一样的，可能我讲的你完全看得懂，觉得很简单，但是让你画你又画不出来，我分析有2个原因，1是没有涉及思路，2是不够熟练，提笔忘字。
