接触器全面讲解及型号含义,万用表测试常开NO常闭NC

交流接触器分为两部分:线圈和衔铁,它主要有三组主触点,另外搭配一组或者两组多组辅助触点,辅助触点又分为常开和常闭。当线圈通电的时候,线圈产生磁场,通过铁芯把衔铁吸下来。而衔铁又带动所有的触点动作,主触点闭合,常开触点闭合,常闭触点断开。主触点允许通过的电流较大,一般用来控制主线路的通断。辅助触点一般用于小电流的控制电路。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

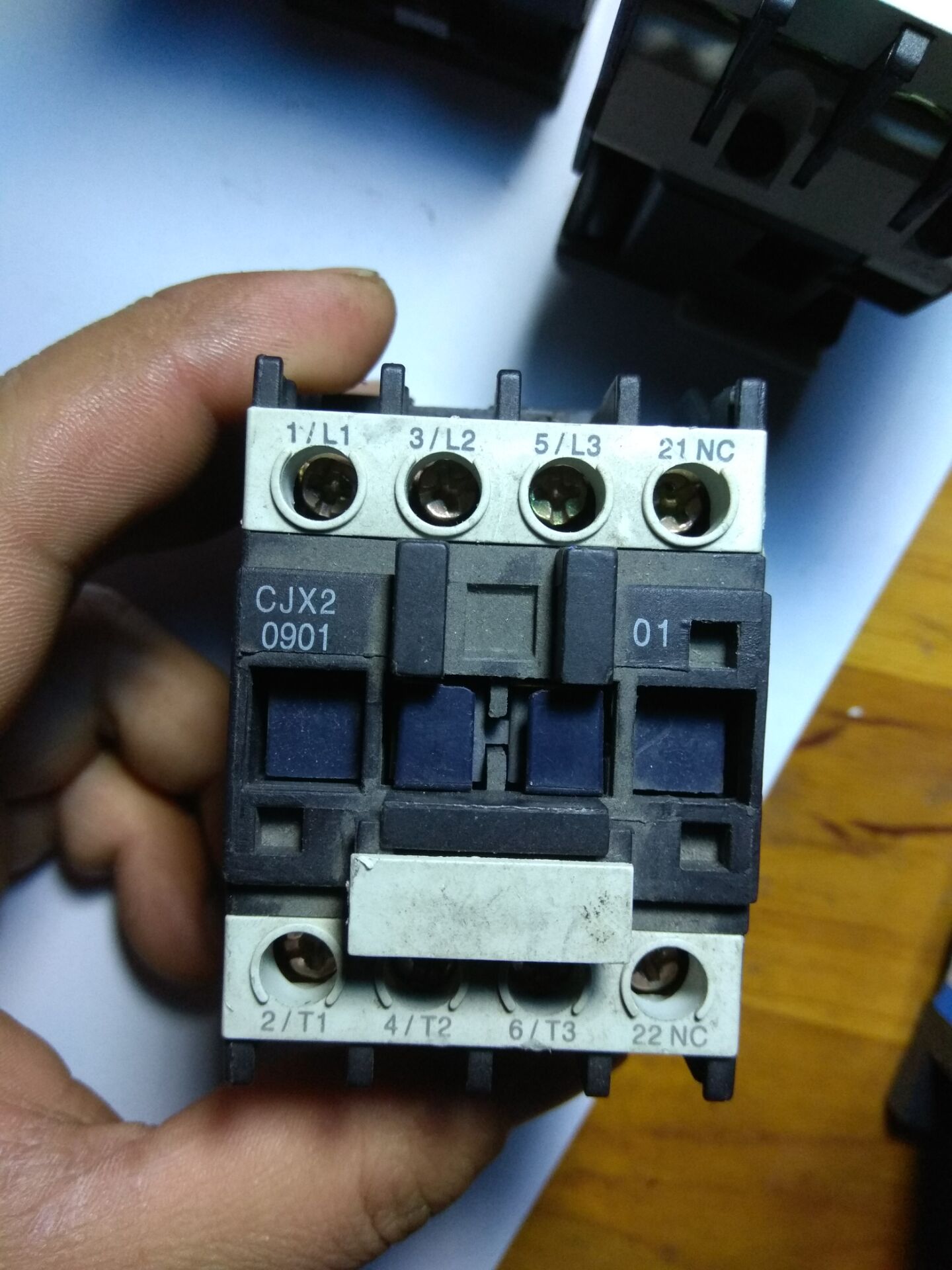

带一组常闭辅助触点的接触器

CJX20901的含义:C表示接触器,J表示交流,X表示小型,2表示设计序号,09表示额定工作电流是9A,01表示有0组常开辅助触点1组常闭辅助触点。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

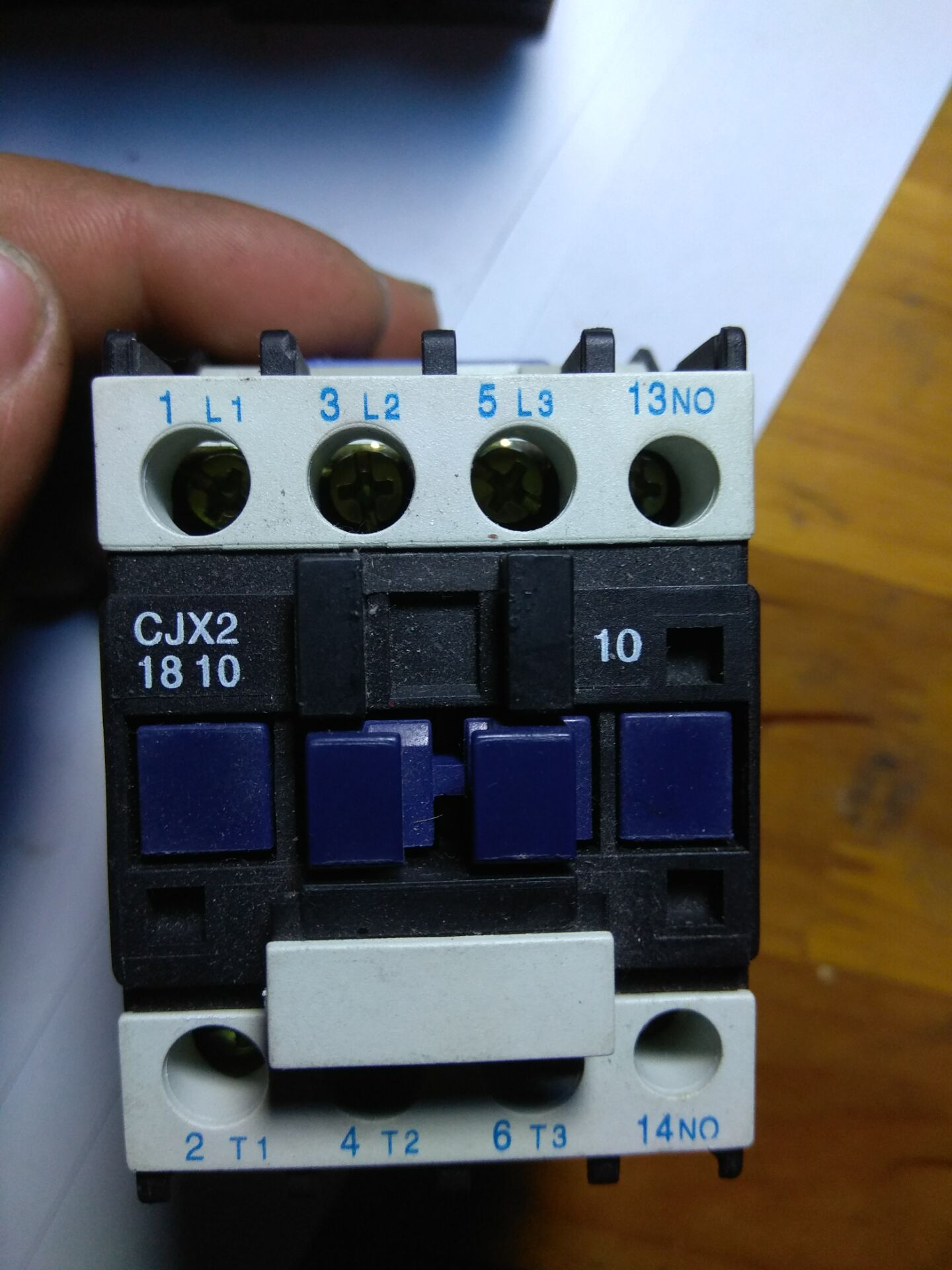

带一组常开辅助触点的接触器

通过上面型号的解释,我们再看一下这个接触器,最后数字10的含义:1组常开辅助触点,0组常闭辅助触点。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

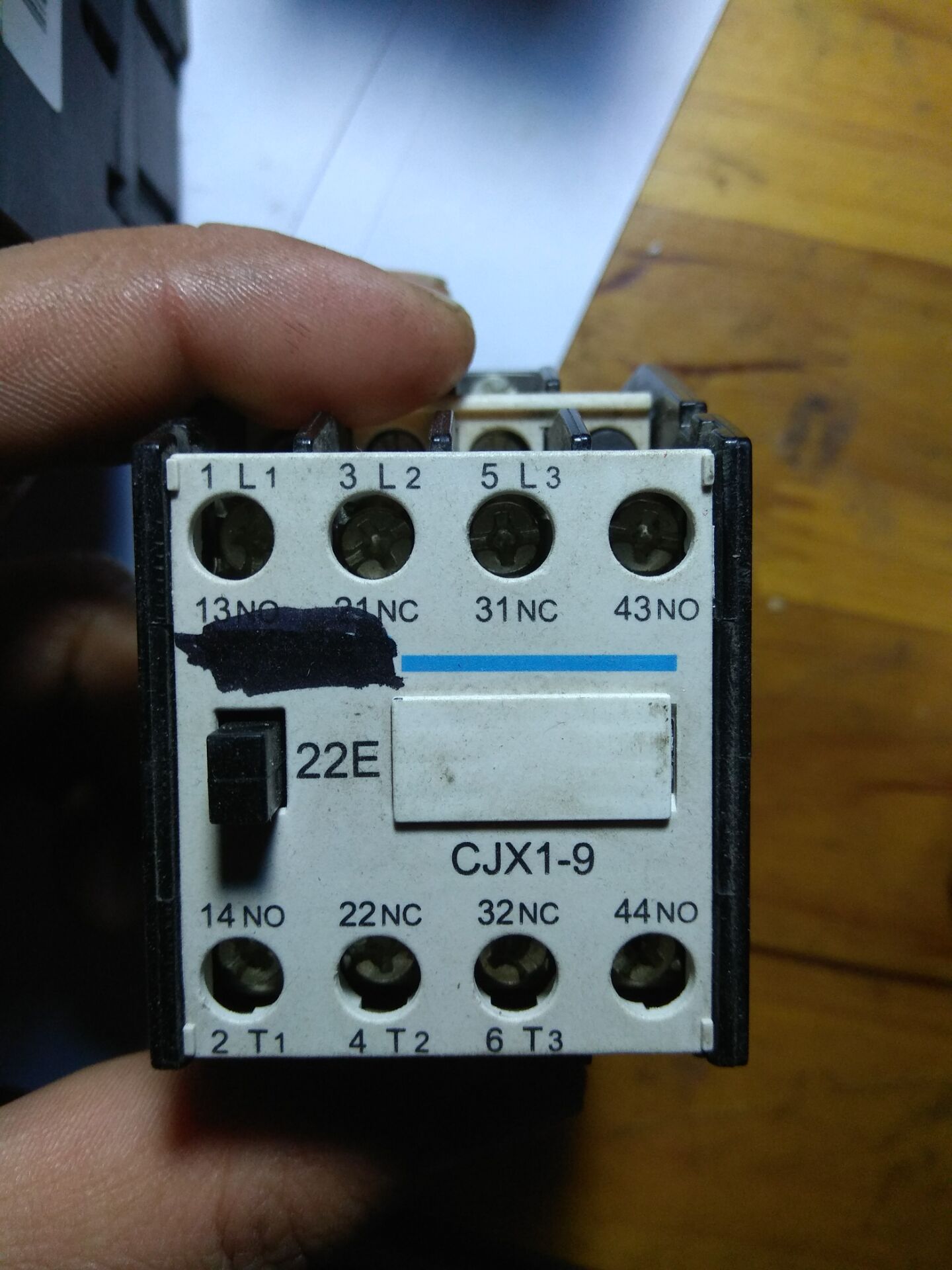

带有四组辅助触点的接触器

22E:表示有4组辅助触点,2组常开2组常闭。

13,14为常开,43,44为常开,21,22为常闭,31,32为常闭。常开常闭的编号是有规律的,个位数字是1,2的一般为常闭,个位数字是3,4的一般为常开。有的接触器的辅助触点是没有常开常闭标注的,只有数字,所以我们一定要注意。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

带有四组辅助触点的接触器

看一下这个接触器的辅助触点是没有标注的,如果我们学会了前一个接触器常开常闭编号的规律,就能一眼看出来。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

线圈电压不同

选购接触器的时候还要注意线圈的工作电压,同样大小的两个接触器,线圈电压有可能不同哦。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

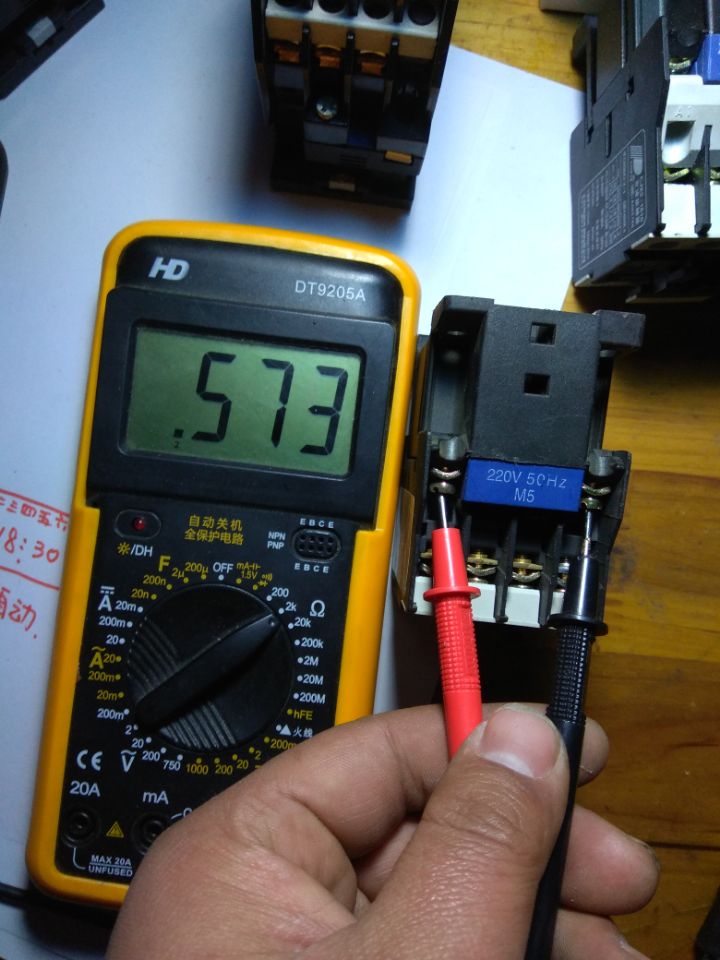

万用表测接触器的好坏

万用表测量接触器的好坏,首先要测量接触器的线圈,接触器的线圈的电阻大多都是几百欧姆。接触器的功率越大,吸合力越大,电流也就越大,对应的线圈电阻也就越小。如果万用表测的线圈的电阻是无穷大,那么线圈肯定开路了,如果测的线圈的电阻是0,那内部肯定短路了。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

万用表测试常闭点

万用表蜂鸣档测试接触器的常闭点,在没有通电的情况下,接触器的NC常闭点是闭合的,测试时有蜂鸣声。

电工知识:接触器全面讲解及型号含义,万用表测试常开NO常闭NC

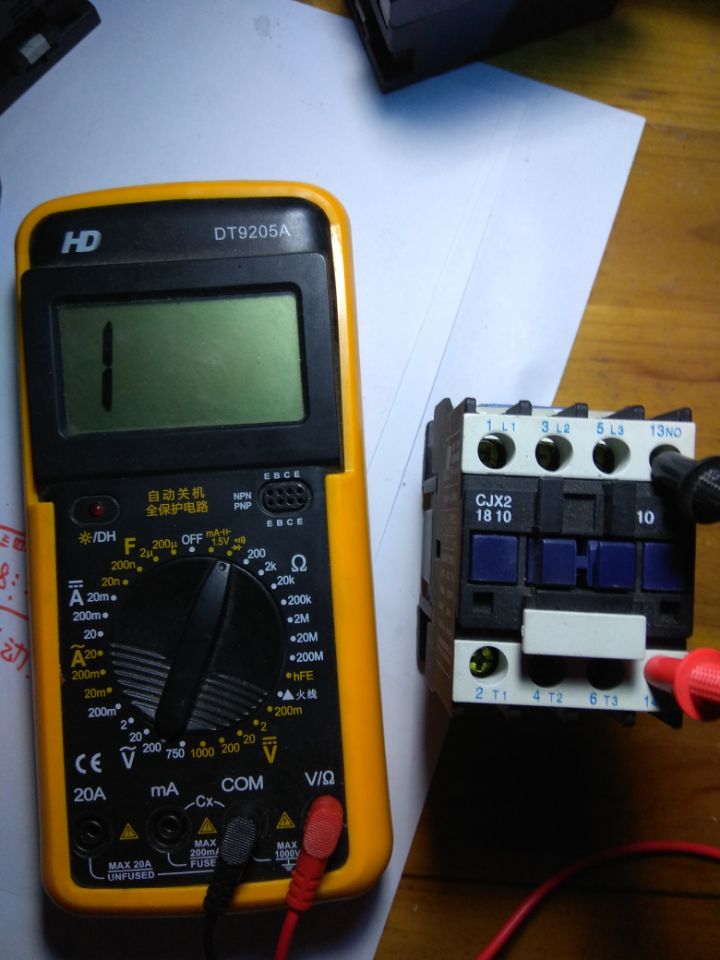

万用表测常开点

万用表测试常开点正常情况下是电阻无穷大,三组主触点都是常开点。通电以后,常开点闭合,常闭点断开。
