铜排又称铜母排或铜汇流排,是由铜材质制作的,截面为矩形或倒角(圆角)矩形的长导体(现在一般都用圆角铜排,以免产生尖端放电),在电路中起输送电流和连接电气设备的作用。铜排在电气设备,特别是成套配电装置中得到了广泛的应用。
一、工艺准备
1、按设计图纸和生产任务单,考虑最佳方案。
2、检查一次电器元件、附件型号规格是否符合图纸及材料单的要求,产品许可证、合格证是否齐全。
二、母线的选择
1、主母线的规格及材质按设计图纸,分支母线材质无特殊要求时与主回路母线相同。
2、分支回路母线(导线)的选择,按图中标注线径选择,如未标注则按断路器脱扣器电流选择。

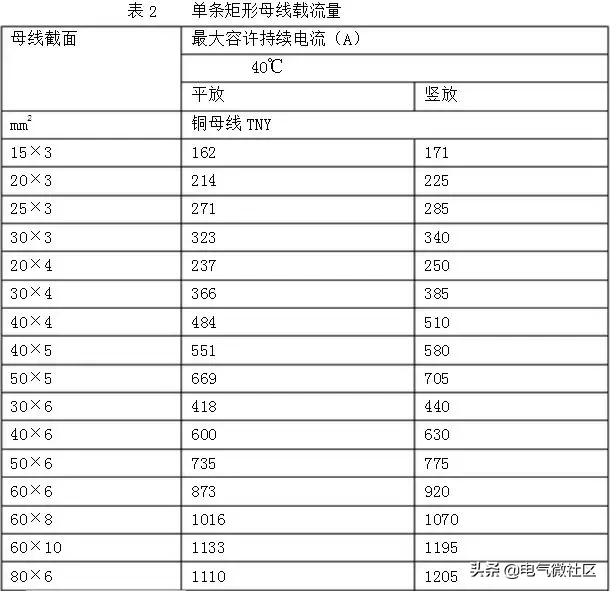

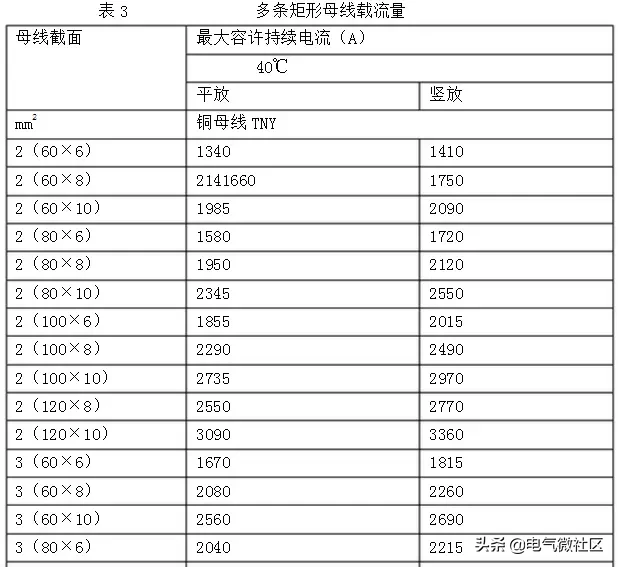

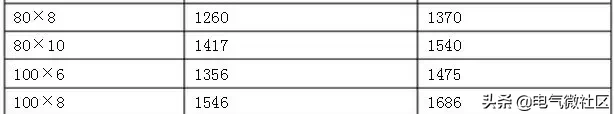

3、主回路或分支回路选用母线时,依据额定电流在表2、表3中选用不小于该载流量的截面规格。

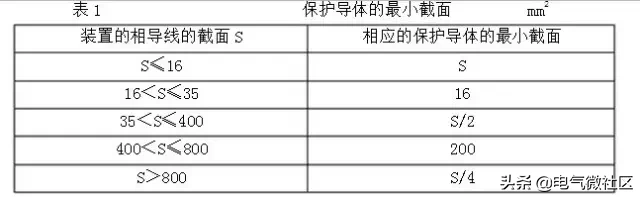

4、低压配电装置的接地母线(PE)应符合表1的要求。
5、高压配电装置的接地母线截面应不小于30平方毫米,过门接地线不小于4平方毫米。
6、母线的表面应光洁、平整、无裂纹、无夹杂物。
三、技术要求
1、对于电器元件,带电零件部件及母线间的电气间隙,爬电距离不得小于表5、表6、表7所给定值。(为提高产品安全性能并便于施工,我厂低压开关柜要求电气间隙不小于15mm,爬电距离不小于20mm,如有特殊情况,也不得小于表6表7的值)。

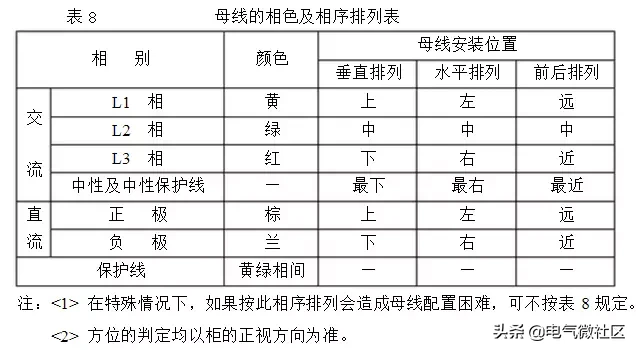

2、母线的相色及相序排列应符合表8规定

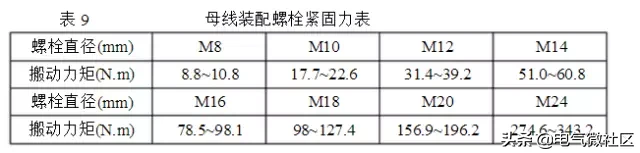

3、母线的接触应连接紧密,连接螺栓的紧固力应符合表9的规定
四、母线的制作
铜母线的制作:
1、 母线的走向及尺寸由施工者确定,同一形式的开关柜布线应一致。
2、母线应矫正平直,用母线轧平机对母线进行调直,并用木槌进行局部调整,应达到立弯(侧面弯曲)不大于2mm/m,平弯(宽面弯曲)不大于3mm/m,切断面应平整,不应有毛刺和影响质量的切口变形。
3、根据元件位置和选定的走向,用硬导线或其它材料制作母线样板,得出最理想的弯曲形式,按其展开尺寸用母排加工机专用冲剪下料,并画折弯线。
4、 母线表面应光洁、平整,不应有裂纹、折皱、夹杂物及变形和扭曲现象。

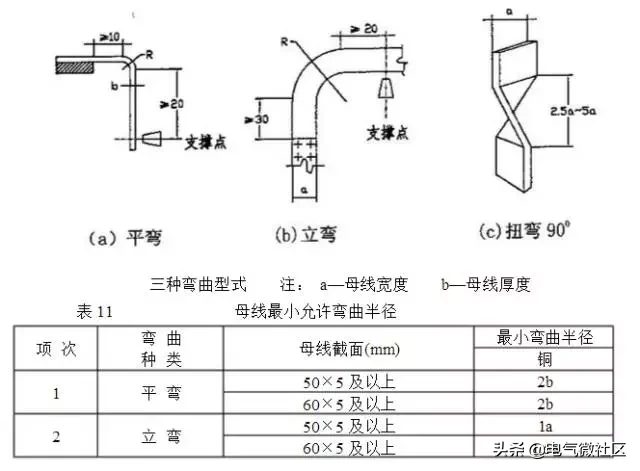

5、母线弯曲型式应根据需要进行弯曲,共有如下三种基本弯曲型式,其弯曲型式及最小弯曲半径;
注:母线扭转90°时其扭转部分的长度不应小于母线宽度的2.5~5倍。
6、 母线宜少直角弯曲,弯曲后不得有裂纹及显著的折皱,不允许用已弯曲过的母线在原折弯处又反方向折弯。
7 、多片母线的弯曲程度应一致,母线间应有与母线同等厚度的间隙。(特殊情况酌情处理) 。

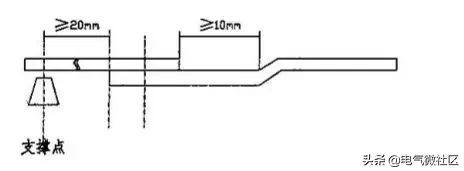

8、 母线弯曲处与搭接处应有10mm距离,在母线弯曲处或母线搭接处距支撑点应有大于或等于20mm的距离(受空间限制者除外)。
五、冲孔(钻孔)
1、先将母线需冲孔位置划好中心线,并用冲子冲一定位孔 。
2、根据具体情况用母线加工机或用钻床钻孔,母线连接头孔眼的直径应大于螺栓直径0.5~1mm。冲(钻)孔应垂直,不歪斜,孔眼间中心距离的误差不应大于0.5mm。

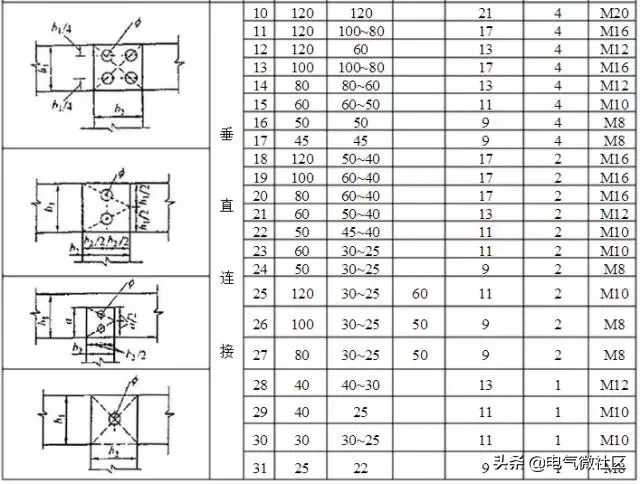

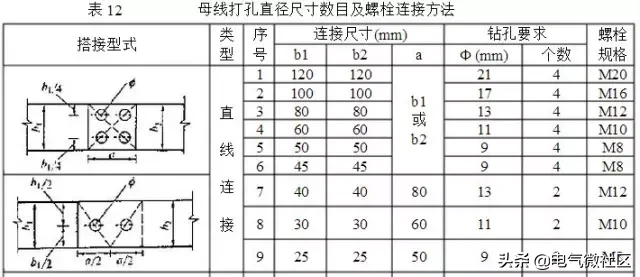

3、不同宽度的铜母线冲(钻)孔数目和孔径大小见表12。
4、冲孔(钻孔)后的毛刺不宜用锉刀锉磨,应用惚钻去除,深度不大于0.8mm。
5、 母线接触面应用压花调平模具进行处理,处理后的接触面部分应无氧化膜,经加工后其减少值,铜母线应不超过原截面3%。

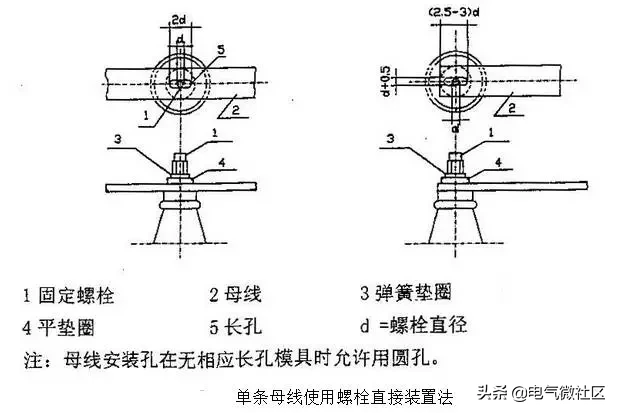

6、母线固定在绝缘子上时,其母线开孔应按下图进行 。
六、母线与电器元件之间的连接

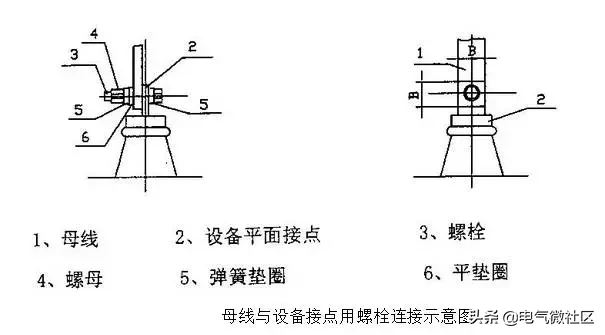

1、直接连接的要求:当元件的端子是平面时,母线连接可直接用螺栓紧固如图,但紧固件必须是钢制的。

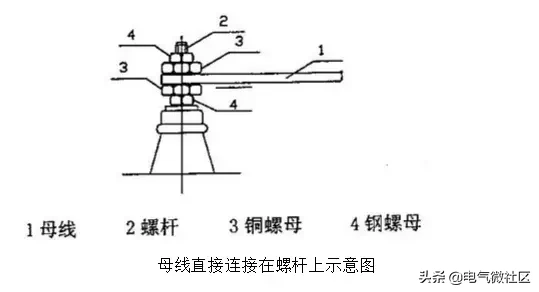

2 、当元件接头是螺杆时,母线可直接连接在螺杆上,如下图,为防止松动,需加锁母,在锁母之间不得加垫圈。
七、 一次母线配线检查

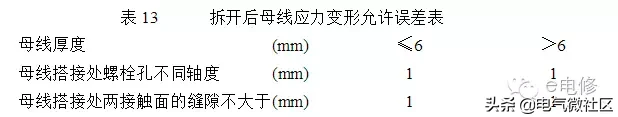

母线安装完毕后不应有应力,拆开检查应符合表13的要求
八、母线热缩
1、组合式变电站中三相母线应进行热缩处理。
2、 母线热缩管颜色应符合表8的规定 。
3 、按母排规格选取合适的热缩管,并按照需要尺寸用壁纸刀下 。
4、将热缩管套在母排上,用热吹风机加热,直至热缩管紧套在母排上为止。
5、套好后的热缩管应平整无褶皱。
6、 设备中零线与地线可不进行热缩处理,但应粘贴相应的接地和零线标志,宽40mm以下的母线贴Φ20mm标志,宽40mm以上(含40mm)贴Φ30mm标志。
九、母线的组装
1、母线与母线,母线与电器元件的连接,一律用贯穿螺栓紧固,贯穿螺栓紧固力应符合表9规定。
2、母线的搭接接触面应保持清洁。(如有特殊要求可涂电力复合脂)
3、母线平置时螺栓应由下至上穿,在其余情况下螺母应置于维修侧,在将弹簧垫圈压平后再旋转进半扣此力矩为宜,此时螺栓长度应露出螺母2~5扣。
4、 螺栓两侧均应用垫圈,相邻螺栓的垫圈间应有3mm的净距,螺母侧应装有弹簧垫圈或锁紧螺母。
5、 螺栓应受力均匀,不应使电器件的端子受到额外应力 。
6、 母线安装完毕后不应有应力 。
7、 母线连接处可用专用绝缘套盒保护。
有铜排(90度角和圆角)以及铜导线的标准截流量手册(表)
1.铜排(90度角和圆角)的标准截流量手册?
2.铜导线的标准截流量手册?
铜排截面积公式,铜排载流量
摘要:
【1】铜排载流量计算法 简易记住任何规格的矩形母排的载流量
矩形母线载流量:
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:
[12-20,10-18,8-16,6-14,5-13,4-12]
双层铜排[40℃]=1.56-1.58单层铜排[40℃](根据截面大小定)
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0.85
铝排[40℃]= 铜排[40℃]/1.3
例如求TMY100*10载流量为:
单层:100*10 =1860A [查手册为1860A]
双层:2【100*10】的载流量为: 1800*1.58=2940(A);[查手册为2942A];
三层:3(TMY100*10)的载流量为:1860*2=3720(A)[查手册为3780A]
以上所有计算均精确到与手册数据相当接近。

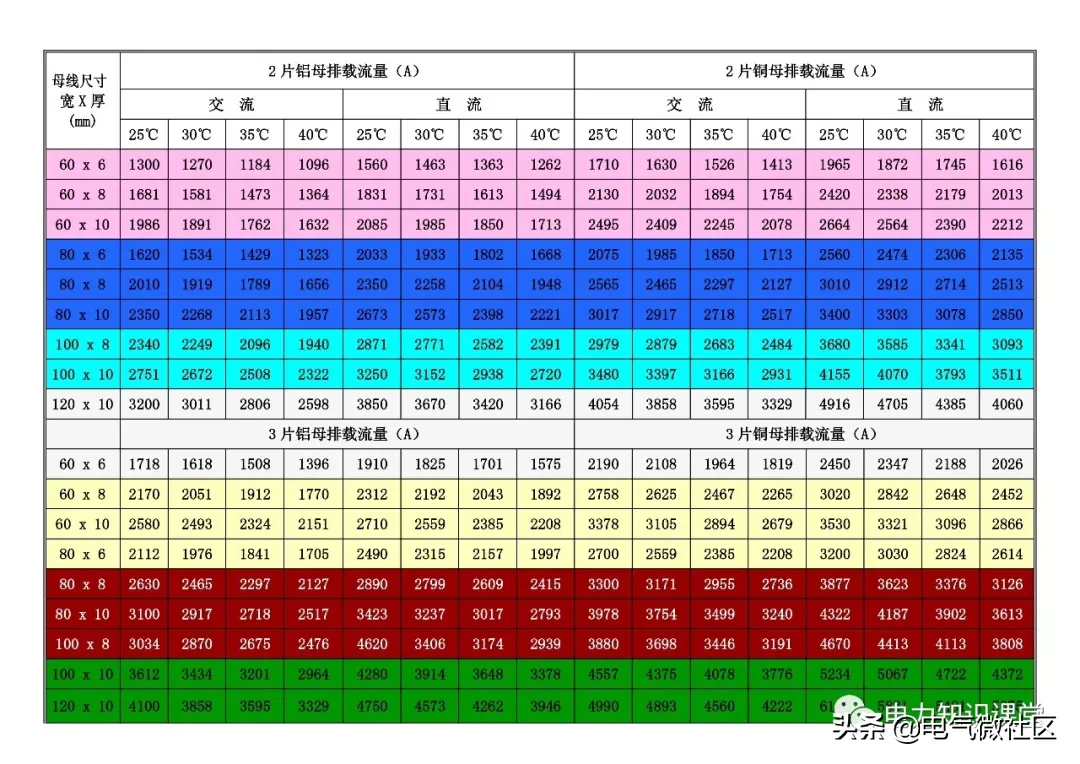

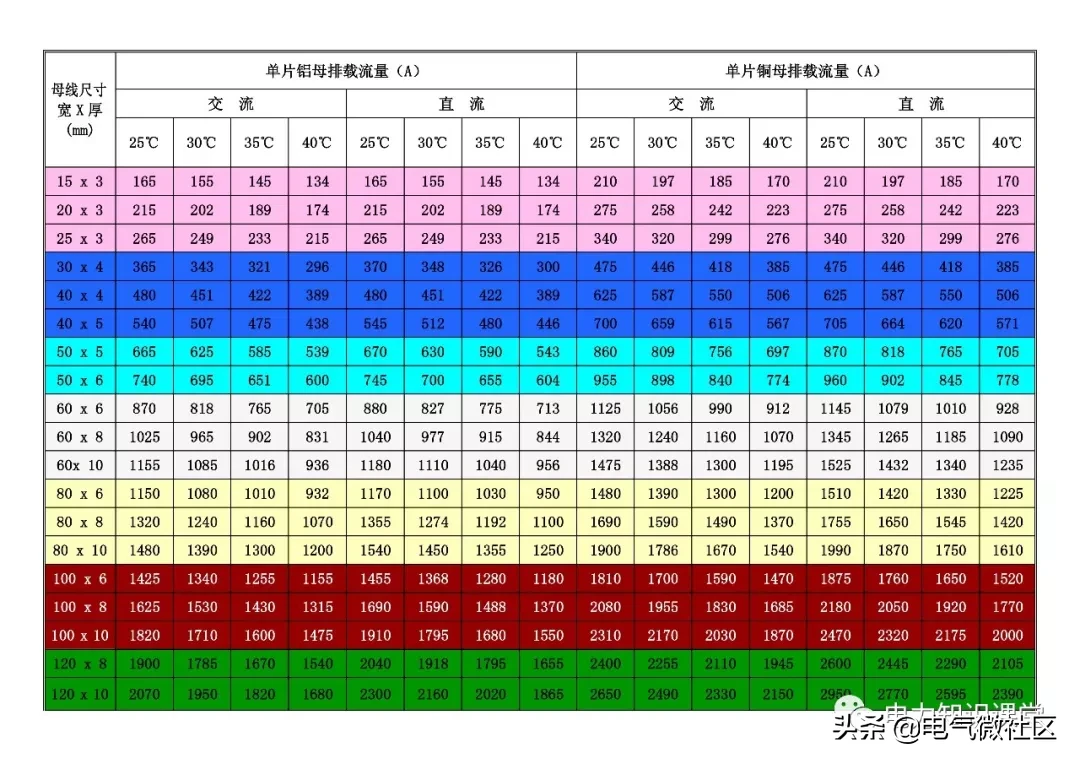

【2】铜排的载流量表
一、 矩形铜排
规格环境温度25℃环境温度35℃
平放(A)竖放(A)平放(A)竖放(A)
15×3176185
20×3233245
25×3285300
30×4394415
40×4404425522550
40×5452475551588
50×5556585721760
50×6617650797840
60×6731770940990
60×885890011011160
60×10960101012301295
80×6930101011951300
80×81060115513611480
80×101190129515311665
100×61160126015571592
100×81310142516741850
100×101470159518652025
120×81530167519402110
120×101685183021522340
2(60×6)1126118514521530
2 (60×8)1460148015031600
2(60×10)1680117021402250
2(80×6)1320143317051855
2(80×8)1651179521172515
2(80×10)1950212025752735
2(100×6)1564170020002170
2(100×8)1930210024702690
2(100×10)2320250029353185
2(120×8)2140233027502995
2(120×10)2615284033303620
二、铜导线载流量(35℃)
截面(mm2)11.52.54610162535507095
载流量(A)
10131723304585110136170216263
三、 抽屉柜抽屉导线选用标准
截面(mm²) 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3
电 流(A) 50 63 80 100 125 160 200 250 300 400 500 60
导体载流量的计算口诀
1. 用途:
各种导线的载流量,利用口诀再配合一些简单的心算,便可直接算出。导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
2. 计算口诀:
10五,100上二。
25,35,四三界。
70,95,两倍半。
穿管温度,八九折。
裸线加一半。
铜线升级算。
3.说明:
口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。若条件不同, 口诀另有说明。绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。为此,应当先熟悉导线截面,(平方毫米)的排列
1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......
生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。
① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下:
..10 16-25 35-50 70-95 120....
五倍四倍三倍两倍半二倍
现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100 以上,载流量都是截面数的二倍。截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为2.5 倍。从上面的排列,可以看出:除10以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:
【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。
【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。从上面的排列还可以看出,倍数随截面的增大而减小。在倍数转变的交界处,误差稍大些。比如截面25 与35 是四倍与三倍的分界处,25属四倍的范围,但靠近向三倍变化的一侧,它按口诀是四倍,即100 安。但实际不到四倍(按手册为97 安)。而35 则相反,按口诀是三倍,即105 安,实际是117 安。不过这对使用的影响并不大。当然,若能胸中有数,在选择导线截面时,25 的不让它满到100 安,35 的则可以略为超过105 安便更准确了。同样,2.5平方毫米的导线位置在五倍的最始(左)端,实际便不止五倍〈最大可达20安以上),不过为了减少导线内的电能损耗,通常都不用到这么大,手册中一般也只标12 安。
② 从这以下,口诀便是对条件改变的处理。本句:穿管温度八九折,是指若是穿 管敷设(包括槽板等敷设,即导线加有保护套层,不明露的)按①计算后,再打八折(乘0.8)若环境温度超过25 度,应按①计算后,再打九折。(乘0.9)。
关于环境温度,按规定是指夏天最热月的平均最高温度。实际上,温度是变动的,一般情况下,它影响导体载流并不很大。因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。
还有一种情况是两种条件都改变(穿管又温度较高)。则按①计算后打八折,再打九折。或者简单地一次打七折计算(即0.8 × 0.9=0.72,约0.7)。这也可以说是穿管温度,八九折的意思。
例如:(铝芯绝缘线)10 平方毫米的,穿管(八折)40 安(10 × 5 × 0.8 = 40)
高温(九折)45 安(10 × 5 × 0.9=45 安)。
穿管又高温(七折)35 安(1O × 5 × 0.7=35)
95平方毫米的,穿管(八折)190安(95×2.5×0.8=190)
高温(九折),214 安(95 × 2.5 × 0.9=213.8)
穿管又高温(七折)。166 安(95 × 2.5 × 0.7 = 166.3)
③ 对于裸铝线的载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l.5)。这是指同样截面的铝芯绝缘线与铝裸线比较,载流量可加大一半。
【例1】 16 平方毫米的裸铝线,96 安(16 × 4 × 1.5 = 96)
高温,86 安(16 × 4 × 1.5 × 0.9=86.4)
【例2】 35 平方毫米裸铝线,150 安(35 × 3 × 1.5=157.5)
【例3】120 平方毫米裸铝线,360 安(120 × 2 × 1.5 = 360)
④ 对于铜导线的载流量,口诀指出,铜线升级算。即将铜导线的截面按截面排列顺序提升一级,再按相应的铝线条件计算。
【例一】 35 平方的裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安(50 × 3 × 1.5)
【例二】 16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘的相同条件,计算为100 安(25 × 4)
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线的相同条件,计算为192 安(120 × 2 × 0.8)。
