10kV高压开关柜有哪些种类?

10kV高压开关柜是指用于电力系统输电、配电、电能转换和起通断、控制或保护等作用。高压开关柜按作电压等级在3.6kV~10kV的电器产品,开关柜应满足“交流金属封闭开关设备标准”的有关要求,由柜体和断路器二大部分组成,柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。适用于3.6~12kV三相交流50Hz单母线及单母线分段系统的成套配电装置。我们来了解下常用的不同类型的柜体。

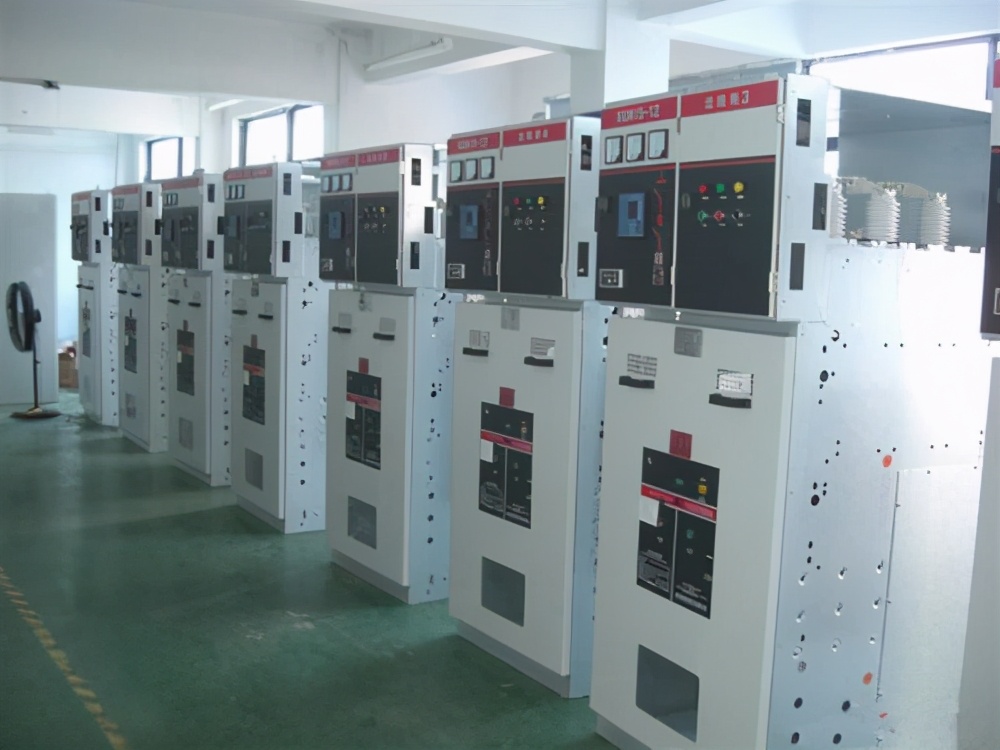

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?



一、 高压开关柜分类

1、按断路器安装方式:分为移开式(手车式)和固定式

(1)移开式或手车式(用 Y 表示):表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,如:KYN28A-12。

(2)固定式(用 G 表示):表示柜内的所有电器元件(如:断路器或负荷开关等)均为固定安装的,固定式开关柜较为简单经济.,如:XGN2-12、GG-1A 等。

2、按安装地点: 分为户内和户外

(1)用于户内(用 N 表示):表示只能在户内安装使用,如:KYN28A-12 等开关柜。(2)用于户外(用 W 表示):表示可以在户外安装使用,如:XLW 等开关柜。

3、按柜体结构:分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭箱式开关柜和敞开式开关柜四大类。

(1)金属封闭铠装式开关柜(用字母 K 来表示):主要组成部件(例如:断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。如:KYN28A-12 型高压开关柜。

(2)金属封闭间隔式开关柜(用字母 J 来表示)与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-12 型高压开关柜。

(3)金属封闭箱式开关柜(用字母 X 来表示)开关柜外壳为金属封闭式的开关设备。如 XGN2-12 型高压开关柜。

(4)敞开式开关柜,无保护等级要求,外壳有部分是敞开的开关设备。如 GG-1A(F)型高压开关柜。

二、 常用高压开关柜型号

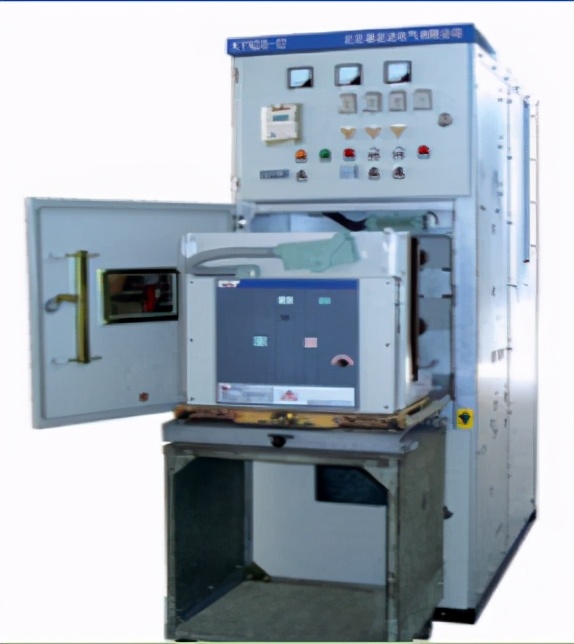

1、KYN28A-12

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

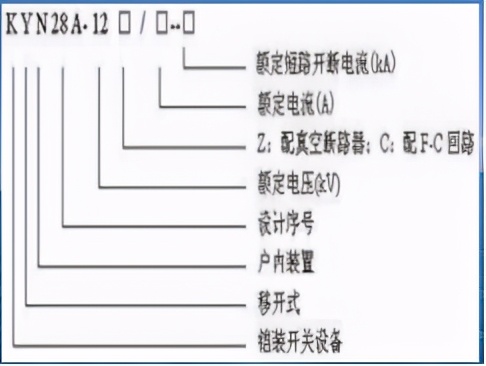

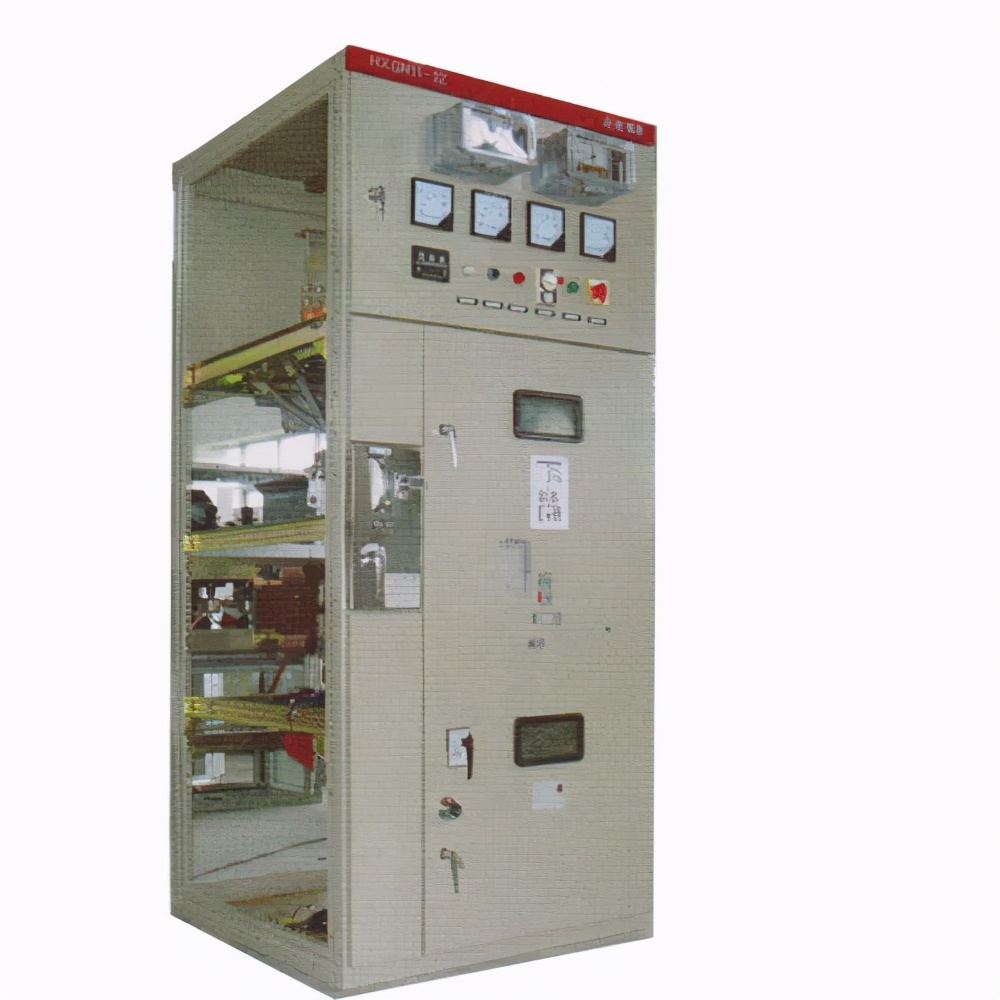

1)概述:设计序号KYN28A-12 型户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量之用。有完善的五防功能。

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

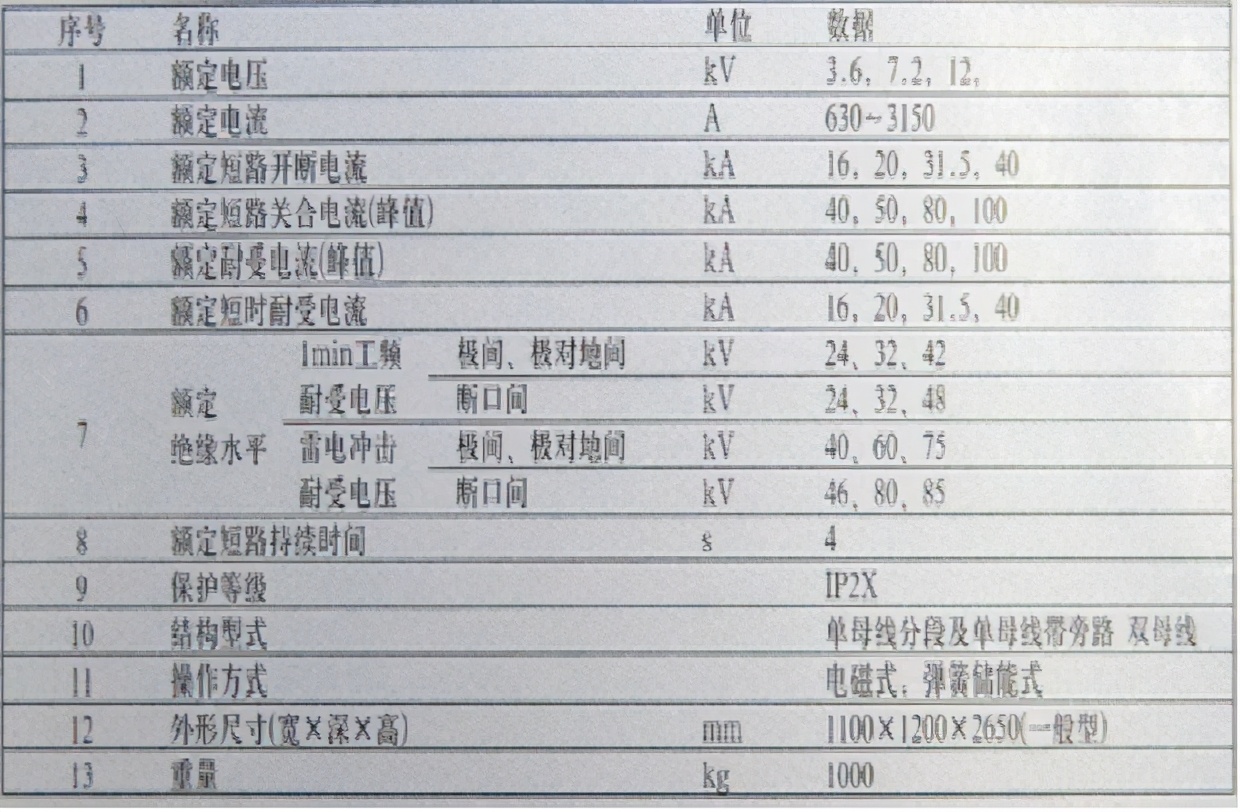

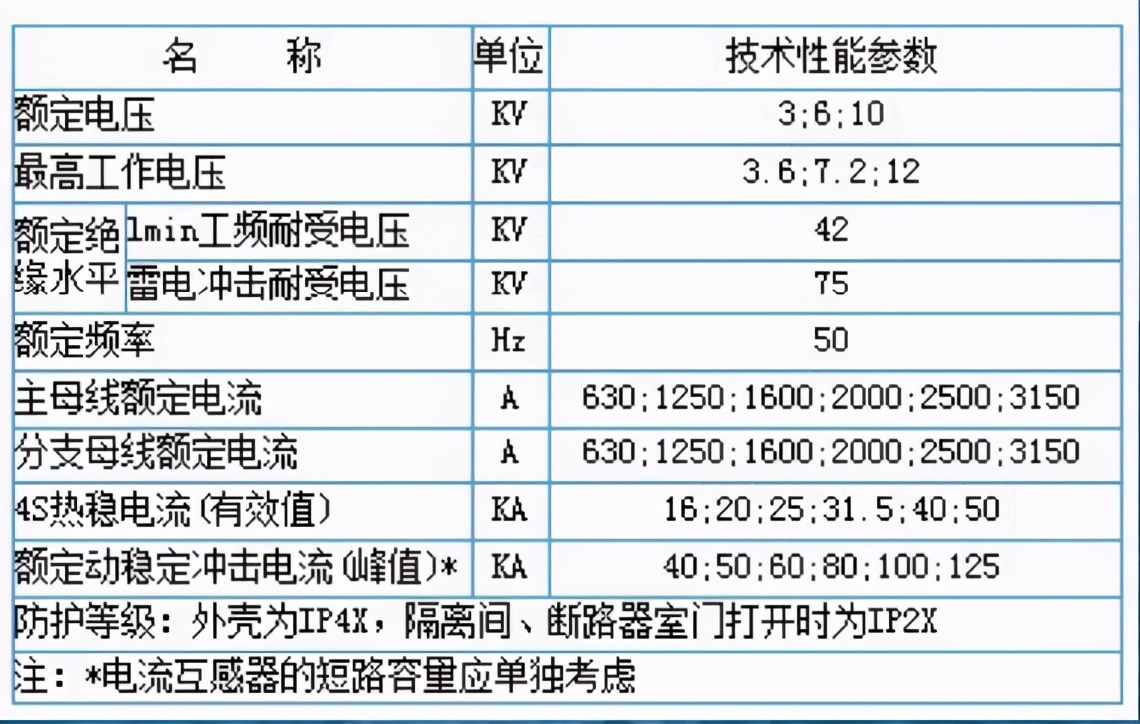

2)结构:KYN28A-12 型高压开关柜为金属封闭铠装型移开式户内开关柜,柜体用敷铝锌钢板弯制组合而成,全封闭型结构,柜内用薄钢板隔开四个室,螺栓连接,上部为母线室,中部为手车室,下部为电缆室,仪表及继电器安装在柜体上部前面的仪表室内,具有架空进出线及左右联络的功能。手车由角钢和钢板焊接而成,分为断路器手车、电压互感器避雷器手车、隔离手车及接地手车等。手车上的面板就是柜门,门上部有观察窗及照明灯,并具有把手车锁定在工作位置、试验位置及断开位置的功能。柜后上、下门装有连锁,只有在停电后手车抽出;接地开关接地后,才能打开后下门,再打开后上门。通电前,只有先关上后上门,再关上后下门,接地开关才能分闸,使手车能插入工作位置,防止误入带电间隔。 3)主要技术性能参数

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

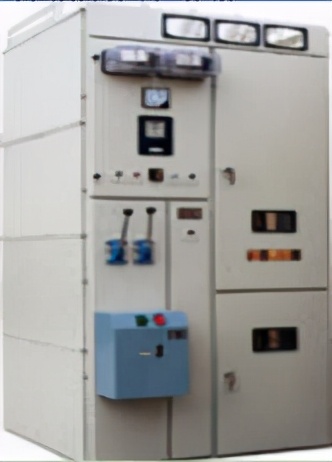

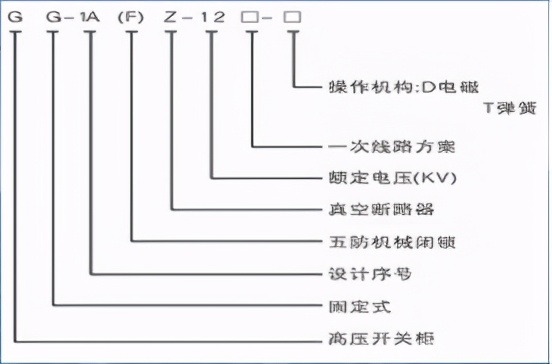

2、GG1A(F)-12固定式高压开关柜

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?



1)概述:GG1A(F)-12固定式高压开关柜适用于 3-10kV 三相交流 50Hz 系统中作为接受与分配电能之用,并具有对电路进行控制、保护和检测等功能。适用于频繁操作的场所,其母线系统为单母线及单母线分段。本柜体为焊接式结构,有完备的机械“五防”功能,经过多年的生产,积累了丰富的技术及运行经验,不断改进柜体断电流可做结构,完善产品性能,现如今柜体最大额定电流可做到4000A, 开断电流最大到40kA,由于该产品电流等级大,母线结构多样,停电检修操作方便,柜内空间大。

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?



2)结构:基本结构骨架用50*50*5等边角钢焊接而成,其他面板、门、隔板及侧板均为薄钢板制成,前左上部为仪表门,其上安装监视仪表,指示操作元件及继电器,电度表等;左中部为操作板,安装操动机构,操作板右侧的长门内安装二次回路端子排,及柜内照明灯,右侧为上下两扇门由此可进入检修电气设备,柜内由隔板将其分隔为上中下三部分,上部为主母线和母线侧隔离开关,中部为断路器室供安装断路器和电流互感器,下部为电缆室,内装下隔离开关和电缆。同时具备完善的五防功能。

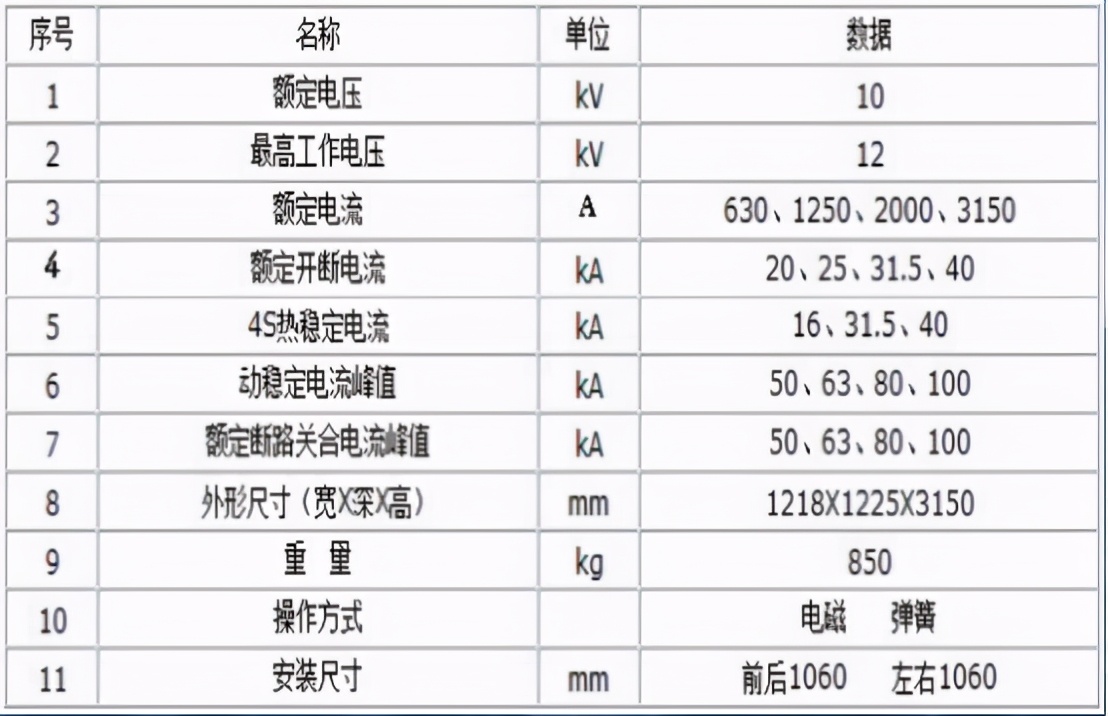

3)主要技术性能参数

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

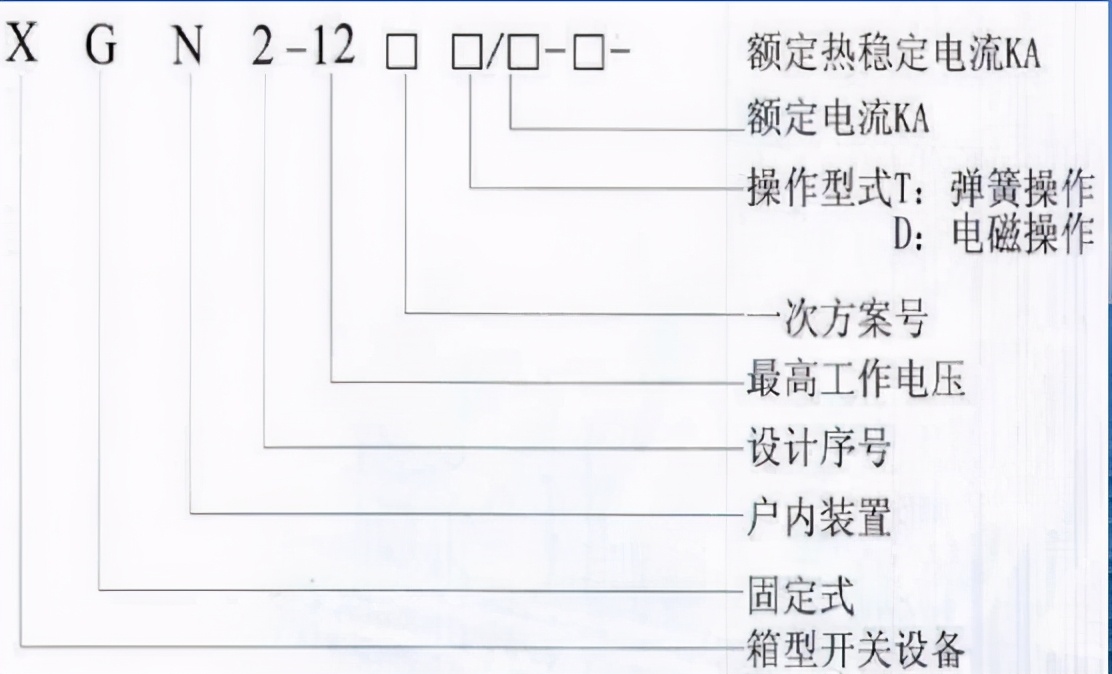

3、XGN-12固定式交流金属封闭开关设备

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?



1)概述:XGN箱型固定高压开关柜为交流50HZ单母线系统的户内保护型成套装置,作为接受和分配电能之用。

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?



2)结构:XGN2-12开关柜为金属封闭箱式结构,柜体骨架由角钢焊接而成,柜内为断路器室,母线室,电缆室,继电器室等,室与室之间用钢板隔开。断路器室在柜体前下部,断路器的转动由拉杆与操动机构连接,断路器上接线端子与上隔离开关连接,断路器下接线端子与电流互感器连接,电流互感器与下隔离开关的母排连接,断路器还设有压力释放通道,若内部电弧发生时,气体可通过排气通道将压力释放。

母线室在柜体后上部,为了减小柜体高度,母线呈品字形排列,母线与上隔离开关母排相连接,相邻两柜母线室之间可隔离。

电缆室在柜体下部的后方,电缆室内支持绝缘子可设有电压监视装置,电缆固定在支架上,对于主接线为联络方案时,本室则为联络小室。

断路器的操动机构在下面左边位置,其上方为隔离开关的操作及联络机构,开关柜为双面维护,前面检修继电器室的二次元件,维护操动机构,机械联锁及传动部分,检修断路器。后面维修主母线和电缆终端,在断路器室装有照明灯。前门的下方设有与柜宽方向平行的接地铜母线,其截面为4*40mm2。

3)主要技术性能

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

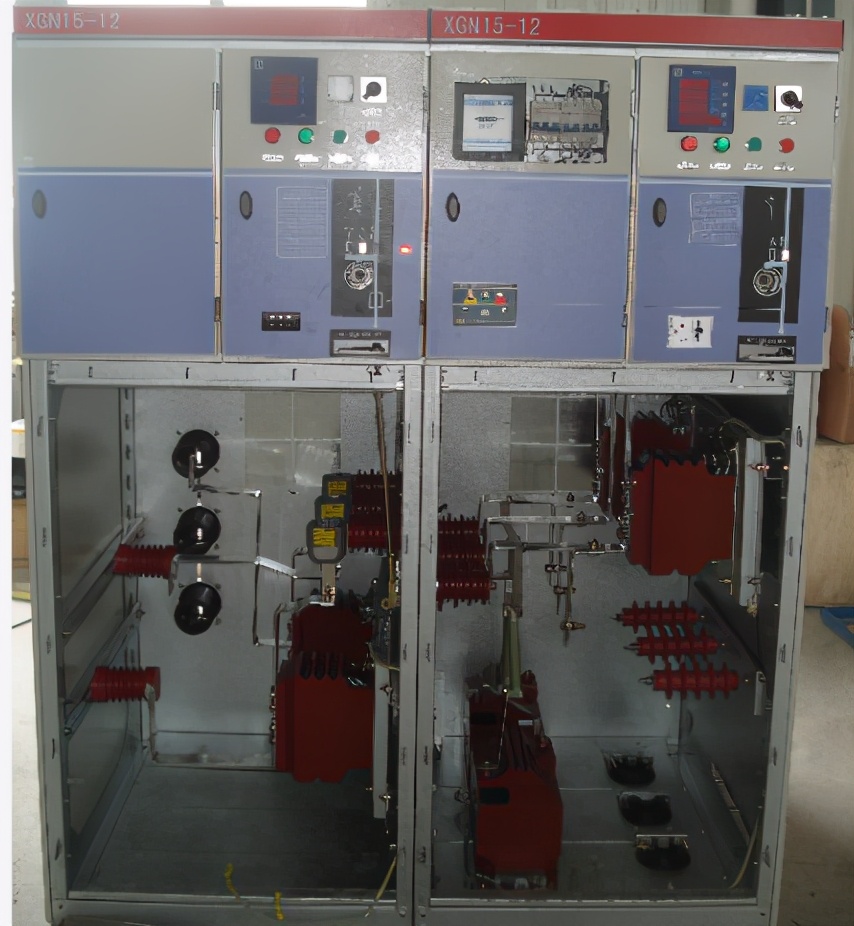

4、XGN15-12模块化SF6环网柜

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?



1)概述:XGN15-12型户内交流高压SF6环网柜设备,是新的一代以SF6负荷开关作为开关而整柜采用空气绝缘的,适用于配电自动化、即紧凑又可扩充的金属封闭开关设备、小型化、参数全、低价位,少维护等特点。

2)结构:XGN15-12型开关柜有“合--分--接地”三工位灭弧室,配五防功能,联络可靠,断口绝缘强度高,大爬距设计,出线端均用压罩保护,特殊的动密封性和固定密封设计,加上先进的技术性能及轻便灵活的装配方案,可以完全满足不同的需求。在电力系统中,工矿企业、高层建筑、住宅小区、预装式变电站等场所,用来开断、关合负载电流、故障电流、保护线路和配电变压器之用。

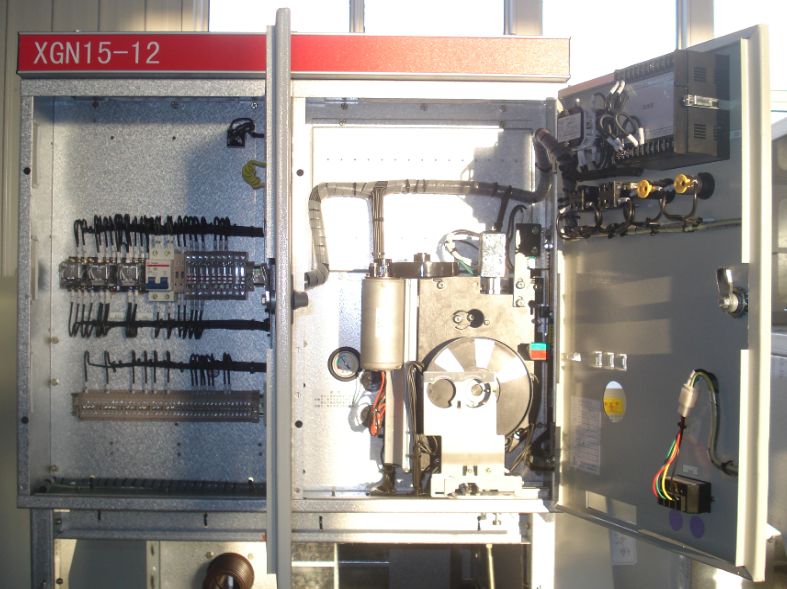

3)仪表室

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

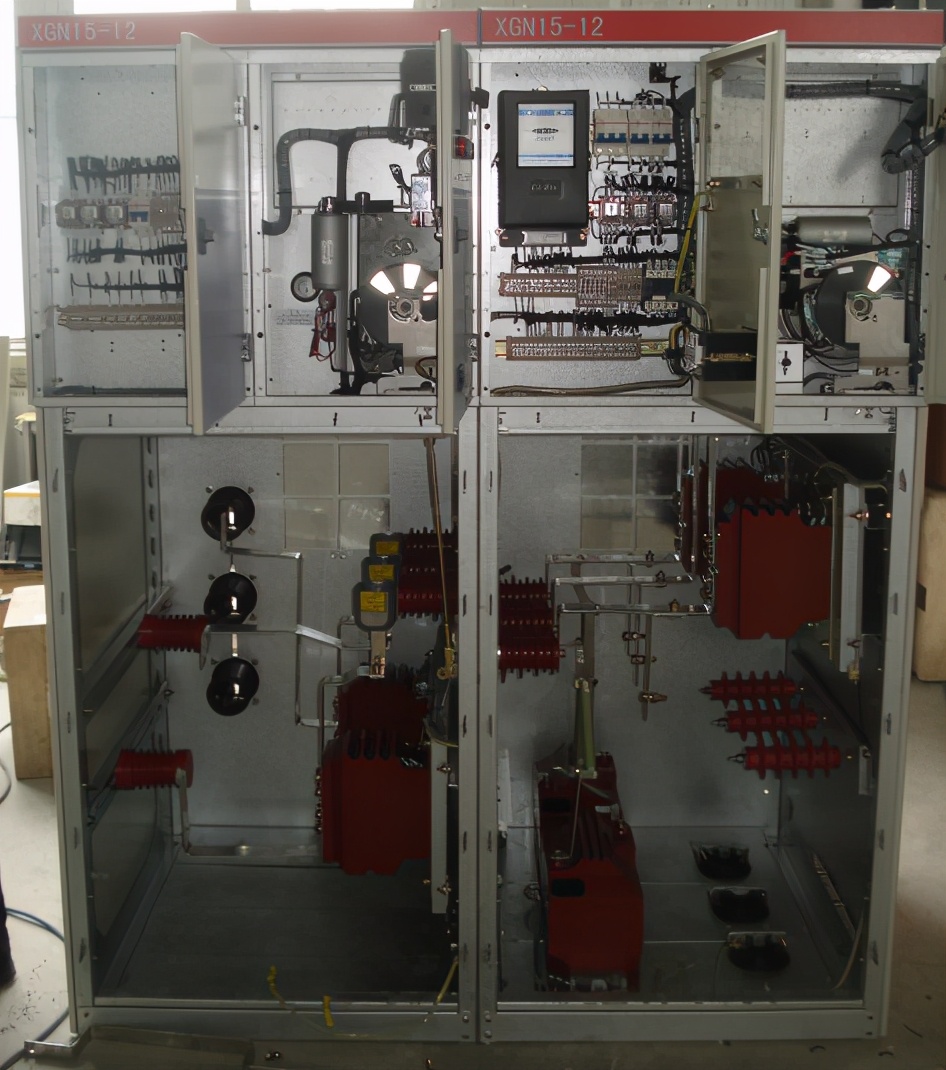

4)内部结构示意

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?

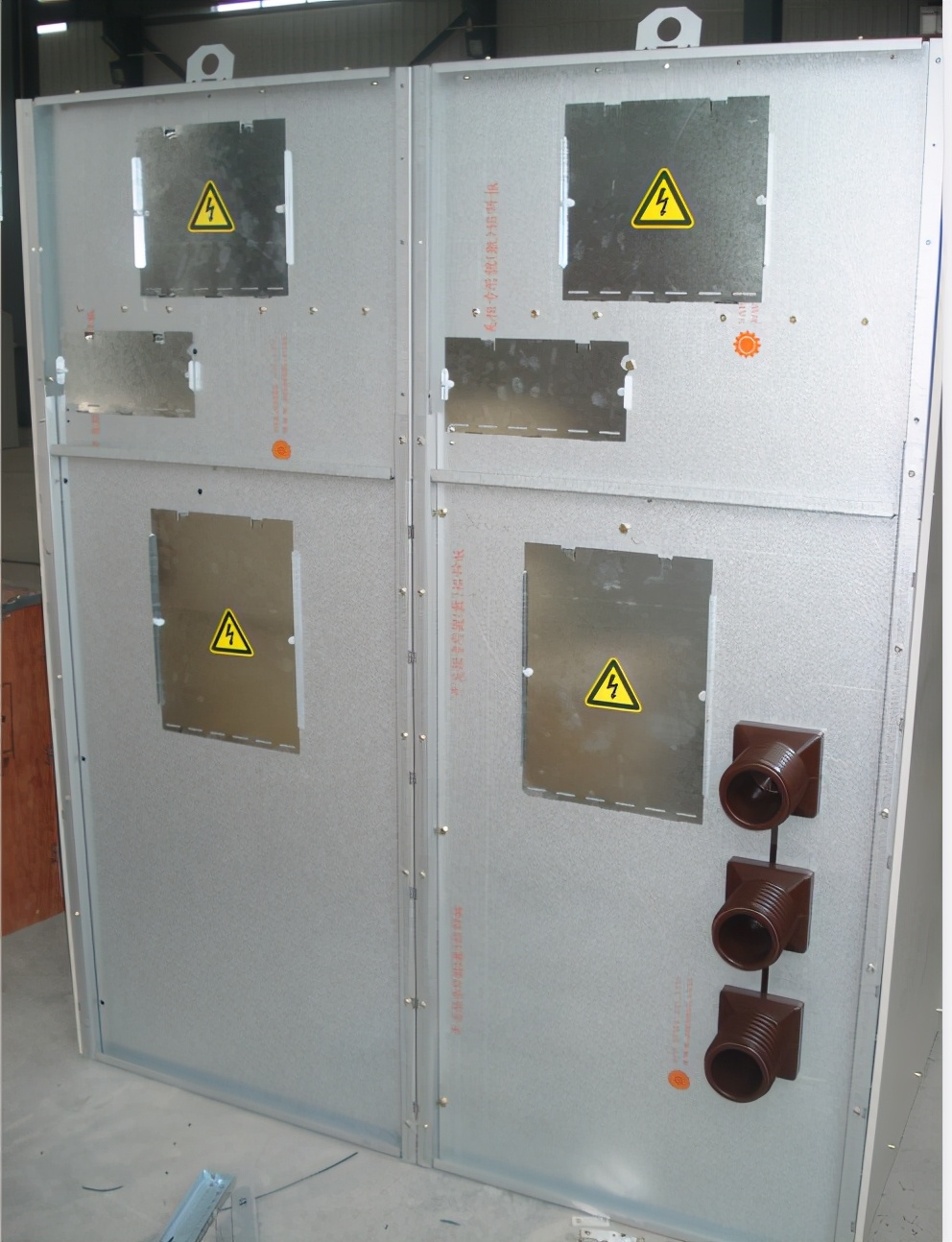

5)柜后示意

10kV高压开关柜有哪些种类?HXGN15是怎样的高压柜呢?
