低压配电柜的型号说明、结构特点、使用条件及适用范围!

低压配电柜里包括开关柜,总称是低压成套设备,下面小编就给大家分享低压配电柜的相关知识,从开关柜的型号说明、结构特点、使用条件及适用范围进行详细介绍。

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽

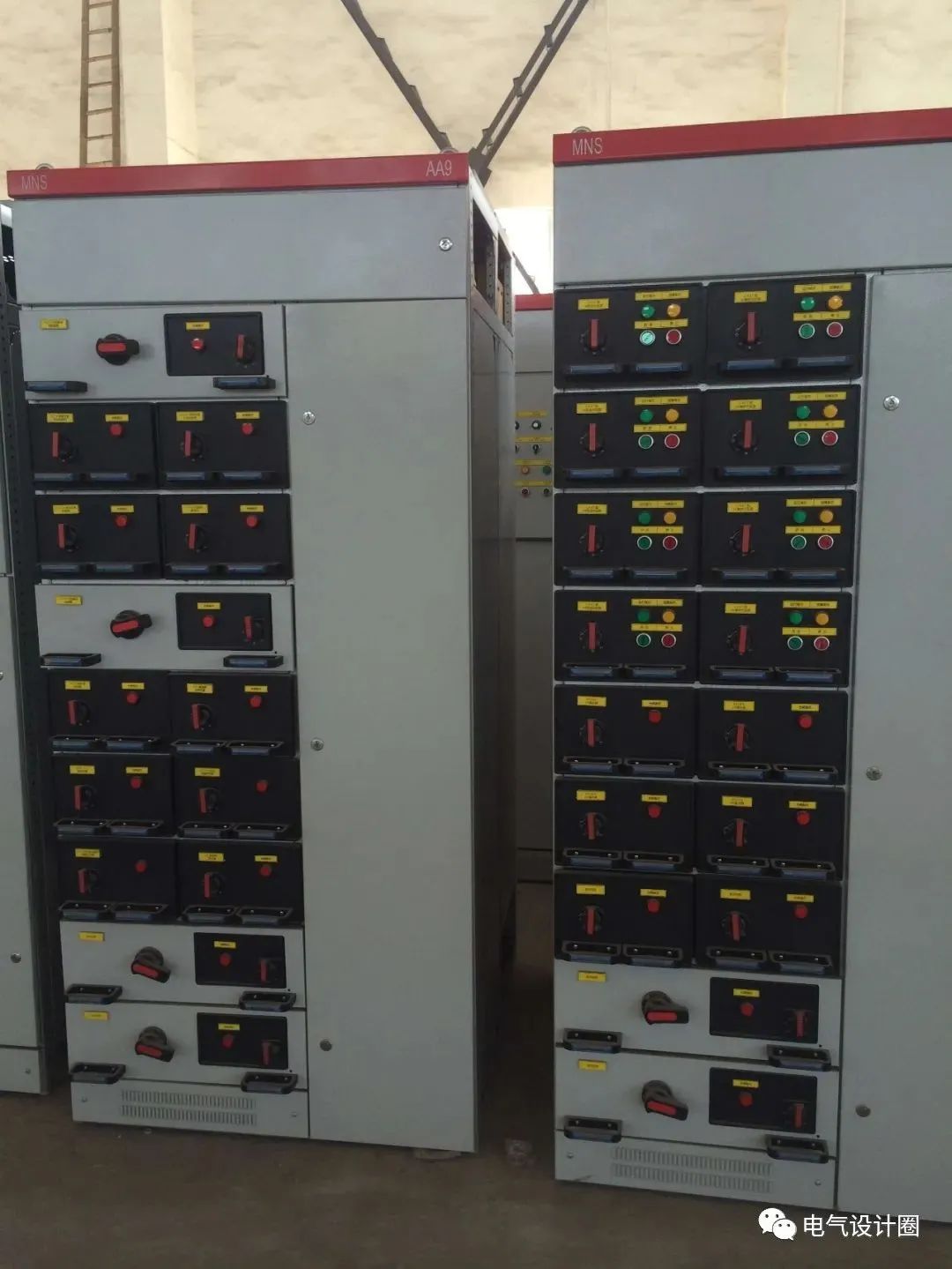

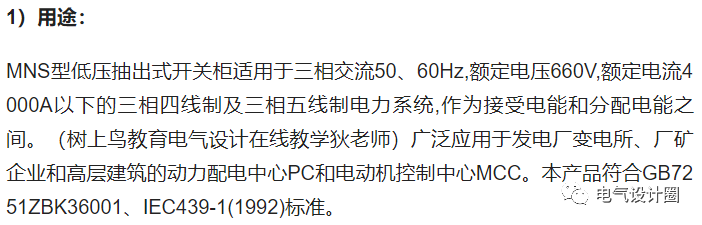

(1)MNS低压抽出式——开关柜

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



2)结构特点:

开关柜的本框架采用拼装组合式结构, 由KB型钢通过自攻锁紧螺钉互相紧固联接成基本框架架,再按方案变化需要,加上相应的门、封板、隔板、安装支架以及母线、功能单元等零件组合成一台完整的开关柜,柜内结构都经过镀锌处理,也可以采用敷铝锌板生产,并实行模数化安装(1E—25mm ) .开关柜面板采用优质钢板经数控机床加工而成,表面经过酸洗、磷化处理后静电喷塑,抗磨耐腐,既有牢固的机械强度,又有可靠的接地连续性。

开关柜隔室可分为功能单元室、母线室、电缆室,各单元的功能作用相对独立且区域之间又连续的金属板或阻燃板的功能壁严格分隔,保证使用安全且防止事故蔓延。

水平母线为平置式安装,有效减少电气应力和热应力。母线截面有2( 30X10)、2 (60X10),2 (80X10)、2 (100X10)、4 (60X10) 5种规格,对应母线电流125 0A2000A, 2500A, 3200A,4000A,中性接地母线N,PE为60X10,抽屉垂直母线为50X30X5角尺型铜母线,所有母线皆经过镀锡处理。.MCC柜抽屉有8E/4、8E/2、8B、16E, 24E屋种规格(1E—25mm ) 。

抽屉具有连接位置、试验位置、断开位置、移动位置和分离位置。各抽屉与开关设有机械联锁装置,当开关处于分断时,抽屉才能抽出或插入;当开关处于合闸位置时,抽屉不能抽出或插入。为防止未经允许的操作,操作机构更是使用挂锁将开关锁在分断位置上。同规格的功能单元抽屉可以方便地实现互换,每一个功能单元抽屉对应有16—32对辅助接点,能满足异。

3)安装及使用:

1. 产品的安装应按照配电设备的一般安装方法进行,基础槽钢和采用螺栓固定方式时的螺栓由用户自备,主母线连接时,必须使搭接面贴合、平整、否则松开并柜螺栓再进行调整。

2. 产品安装后投入运行前需做检查和试验,检查柜表面复盖材料(如喷塑)有否损伤,柜内是否干燥、整洁;检查柜内是否有异物(如扳手、电焊条),每个螺丝紧固有无松动、碰撞现象,机械联锁是否可靠,动作是否准确;检查开关整定电流、仪表的刻度、互感器的配电与极性是否符合要求。最后用1000兆欧表测量绝缘电阻值,应不低于1兆欧,用临时电源试送电,电动合分,指示应准确无误。

3. 投入运行后应保持日常维护,定期观察母线的发热情况,发现温升偏高或异常声响时应查明原因。视运行环境因素,每2—5年进行一次清理工作及保养工作。

4. 使用注意事项:

① MNS系列柜原则上为不靠墙安装,正面操作、双面维修的低压配电柜,若需靠墙安装,应进行特别说明。柜的维修通道及柜门必须是考核合格的专业人员方可进入及进行操作、检查及维护。

② 空气断路器、塑壳断路器经过多次分合闸,特别是经过短路分合后,会使触头局部产生碳类物质,使触头电阻增大,应按断路器使用说明书进行维护及检修。

③ 经过安装和检修后,必须严格检查各隔室之间、功能单元之间的隔离状态确已恢复,以确保装置良好的功能分隔性,防止出现故障扩大。

(2)GCS低压抽出式——开关柜

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



2)型号说明:

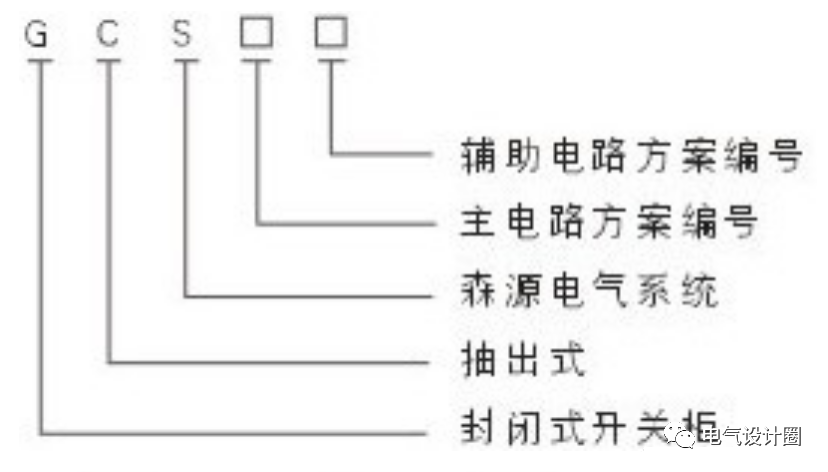

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



4)主结构特点:

1. 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和10mm和直径9.2的安装孔,内部安装灵活方便。

2. 主构架装配形式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择。

3. 装置的各功能室相互隔离,其隔离室分为功能单元室、母线室和电缆室。各室的作用相对独立。

4. 水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施。

5. 电缆隔室的设计使电缆上下进出均十分方便。

5)功能单元:

1. 抽屉层高的模数为160mm,其中1/2单元、1单元、3/2单元、2单元、 3单元、五不尺寸系列。单元回路额定电流400A及以下。

2. 抽屉改变仅在高度尺寸上变化,其宽度、深度尺寸不变。相同功能 单元的抽屉具有良好的互换性。

3. 每台柜最多能安装11个1单元抽屉或22个1/2单元的抽屉。其中一单 元以上抽屉才采用多功能后板。

4. 抽屉进出线根据电流大小采用不同片数的同一规格式结构的插件。1/2单元抽屉与电缆室的转接采用背板式结构ZJ—2型转接件。

5. 单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ—1型转接件。

6. 抽屉单元设有机械联锁装置。

6)装置特点:

1. 装置转接的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

2. 功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其他单元工作,使故障局限在最小范围。

3. 母线平置式排列使装置的动、热稳定性好,能承受80/176kA短路电流的冲击。

4. MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化 系统等行业自动化电动门(机)群的需要。

5. 装置与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。零序电流互感器置电缆室内,使安装维修方便。

6. 同一电源配电系统,可以通过限流电抗器匹配限制短路强度和要求。抽屉单元有足够数量的二次插接件(1单元及以上为32对,1/2单元为20对),可满足计算机接口和自控回路对接点数量的要求。

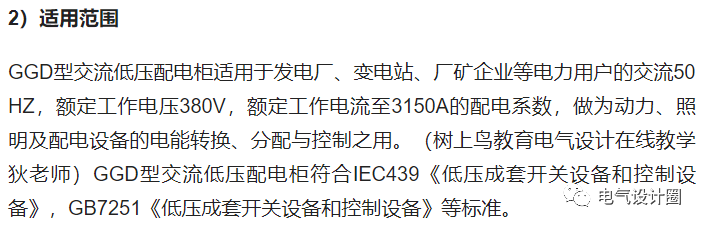

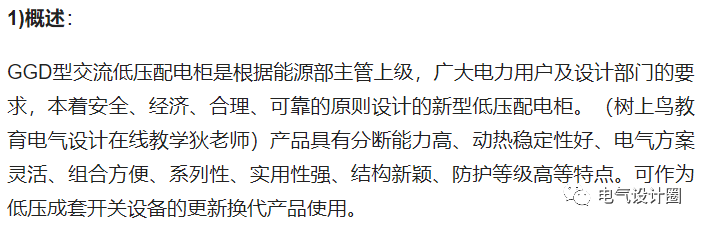

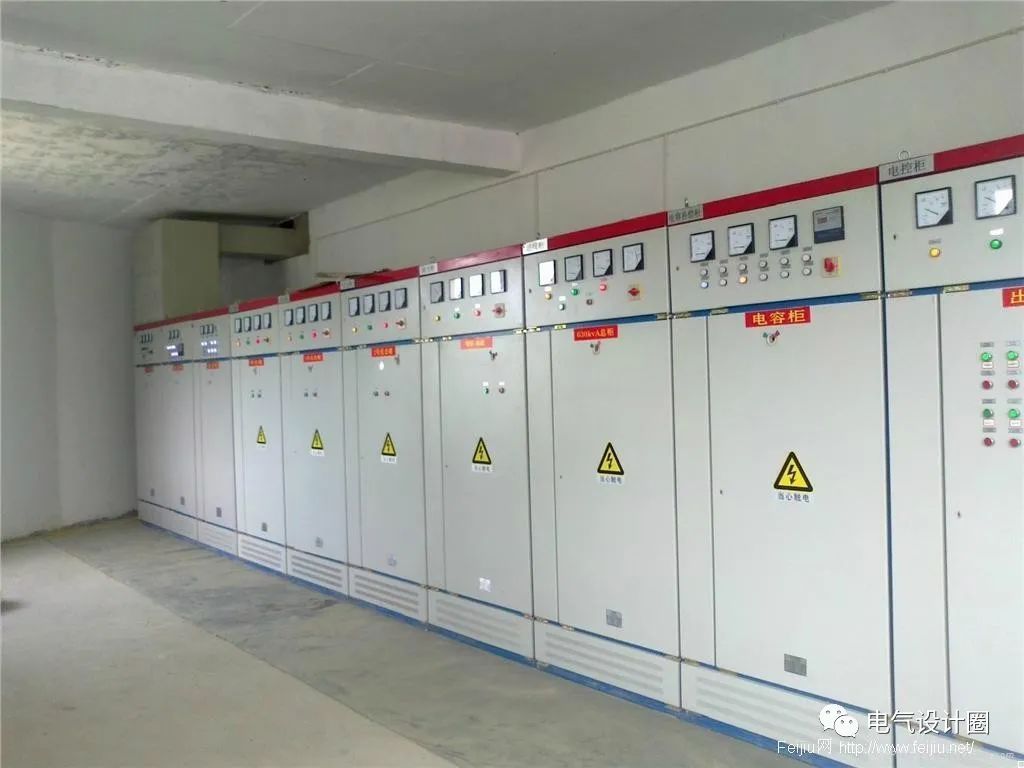

(3)GGD固定式——低压开关柜

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



3)型号说明:

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



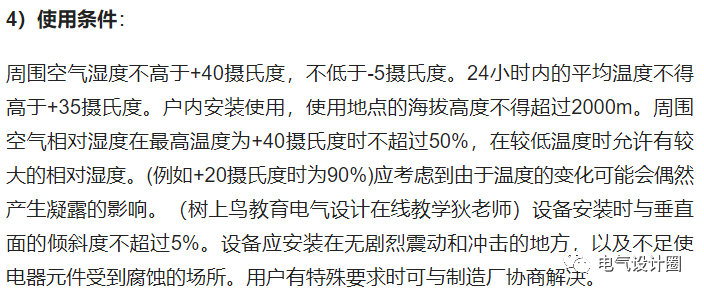

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽

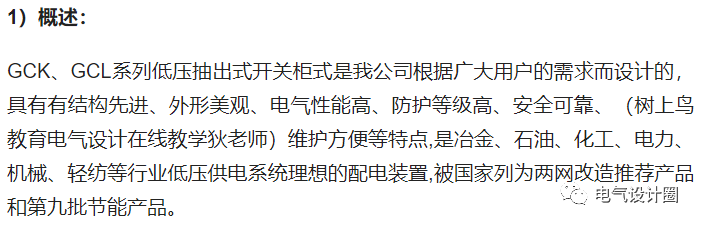

4)GCK型——低压配电柜

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



2)型号说明:

低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽



低压配电柜的型号说明、结构特点、使用条件及适用范围!一篇打尽
