高压配电柜中的电气五防及微机综保装置

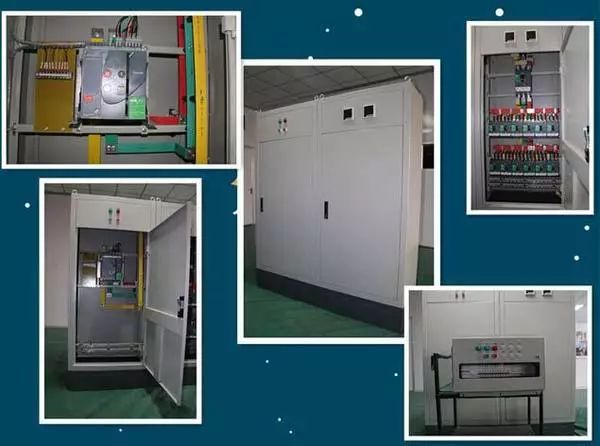

高压配电柜又可称为高压开关柜,是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用,高压开关制造业是输变电设备制造业的重要组成部分,在整个电力工业中占有非常重要的地位。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



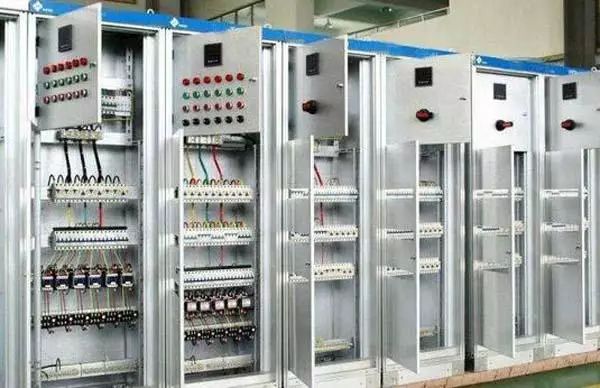

通常电压等级在3.6kV~550kV的电器产品,主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器,高压操作机构、高压防爆配电装置和高压开关柜等几大类。柜内常用的主要二次元件(又称二次设备或辅助设备,是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:

继电器、电度表、电流表、电压表、功率表、功率因数表、频率表、熔断器、空气开关、转换开关、信号灯、电阻、按钮、微机综合保护装置等等。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习

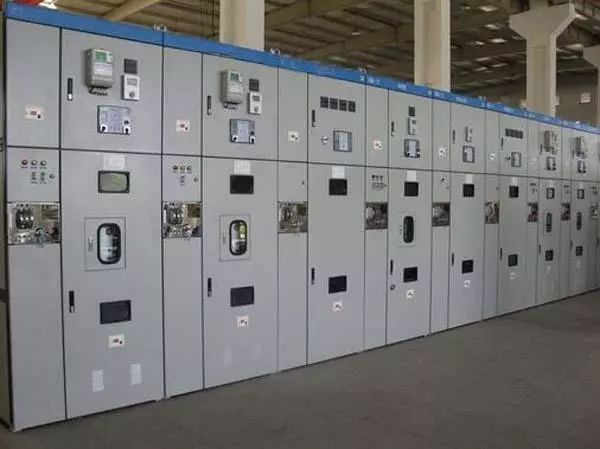

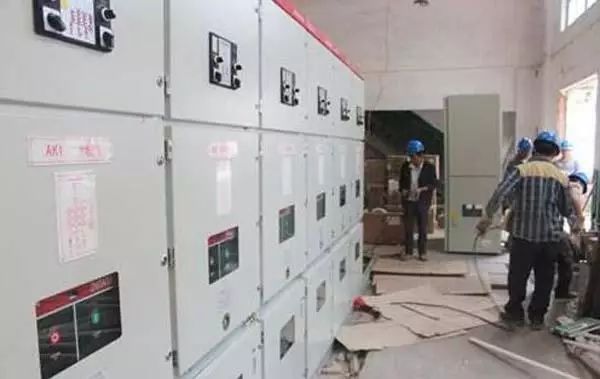

高压开关柜分类

1、按断路器安装方式

按断路器安装方式分为移开式(手车式)和固定式

(1)移开式或手车式(用Y表示):表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的,由于手车柜有很好的互换性,因此可以大大提高供电的可靠性,常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等。

(2)固定式(用G表示): 表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的,固定式开关柜较为简单经济。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



2、按安装地点

按安装地点分为户内和户外

(1)用于户内(用N表示);表示只能在户内安装使用。

(2)用于户外(用W表示);表示可以在户外安装使用。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习

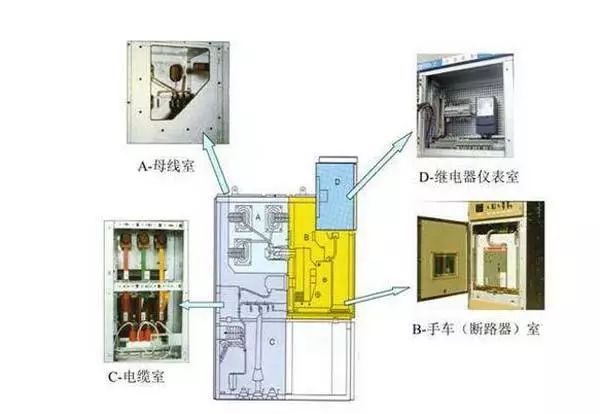

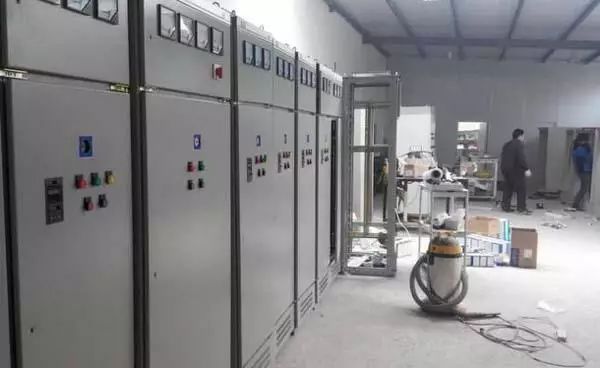

3、按柜体结构

  按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类

(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如:断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。

(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似,其主要电器元件也分别装于单独的隔室内,但具有一个或多个符合一定防护等级的非金属隔板。

(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。

(4)敞开式开关柜,无保护等级要求,外壳有部分是敞开的开关设备。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



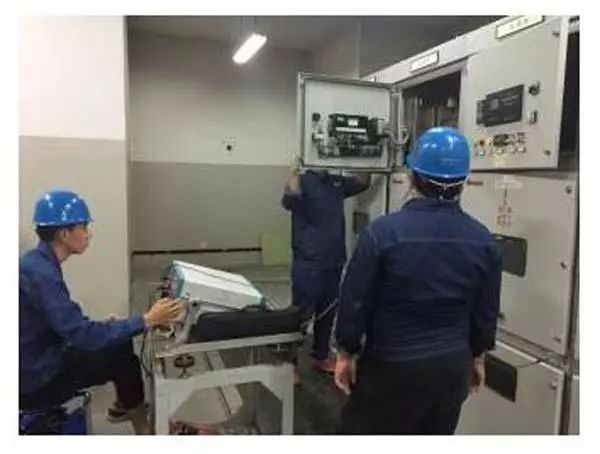

高压配电柜中的“电气五防”功能指的是什么?

高压开关柜的“五防”也叫“五防一通”,装置一般可分为机械、电气和综合三类五项防止电气误操作的内容,简称“五防”,是确保设备和人身安全、防止误操 作的重要措施。

高压开关柜的五防为:

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



1、防止带负荷分、合隔离开关。(断路器、负荷开关、接触器合闸状态不能操作隔离开关。)

2、防止误分、误合断路器、负荷开关、接触器。(只有操作指令与操作设备对应才能对被操作设备操作)

3、防止接地开关处于闭合位置时关合断路器、负荷开关。(只有当接地开关处于分闸状态,才能合隔离开关或手车才能进至工作位置,才能操作断路器、负荷开关闭合)

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



4、防止在带电时误合接地开关。(只有在断路器分闸状态,才能操作隔离开关或手车才能从工作位置退至试验位置,才能合上接地开关)

5、防止误入带电间隔。(只有隔室不带电时,才能开门进入隔室) 变配电室的“五防”即防火、防水、防雷、防雪、防小动物。“一通”即保持通风良好。

电气“五防”功能的实现成了电力安全生产的重要措施之一。随着电网的不断发展,技术的不断更新,防误装置得到不断改进和完善。

防误装置的设计原则是:凡有可能引起误操作的高压电气设备,均应装设防误装置和相应的防误电气闭锁回路。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



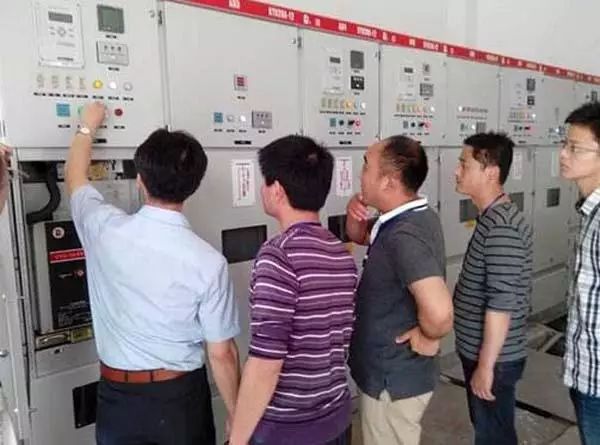

电力系统中的五防是指:

①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂(合)接地线(接地开关)。

④防止带地线送电,也就是防止带接地线(接地开关)合断路器(隔离开关)。

⑤防止误入带电间隔。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



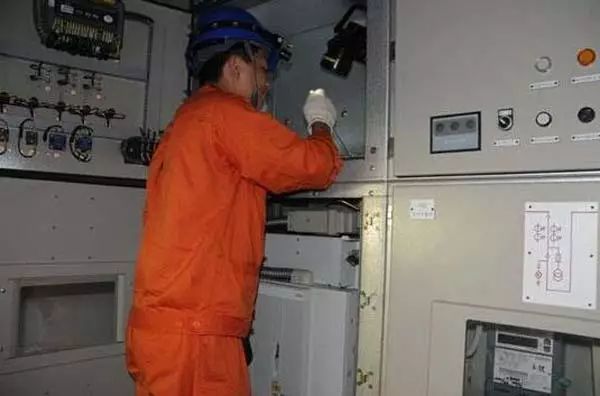

什么是微机综保装置?

高压配电柜微机综保装置是用于测量、控制、保护、通讯一体化的一种经济型保护;针对配网终端高压配电柜量身定做,以三段式无方向电流保护为核心,配备电网参数的监视及采集功能,可省掉传统的电流表、电压表、功率表、频率表、电度表等,并可通过通讯口将测量数据及保护信息远传上位机,方便实现配网自动化;装置根据配网供电的特性在装置内集成了备用电源自投功能,可灵活实现进线备投及母分备投功能。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习



微机综保装置的特点

高压配电柜微机综保装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线(CAN)技术,满足变电站不同电压等级的要求,实现了变电站的协调化、数字式及智能化。此系列产品可完成变电站的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能,使产品的技术要求、功能、内部接线更加规范化。产品采用分布式保护测控装置,可集中组屏或分散安装,也可根据用户需要任意改变配置,以满足不同方案要求。

高压配电柜微机综保装置适用于110KV及以下电压等级的保护、监控及测量,可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主设备的保护、控制与监视。单元化的设计使其不但能方便地配备于一次设备,也可以集中组屏、集中控制。

高压配电柜中的电气五防及微机综保装置详解,很适合新手学习
