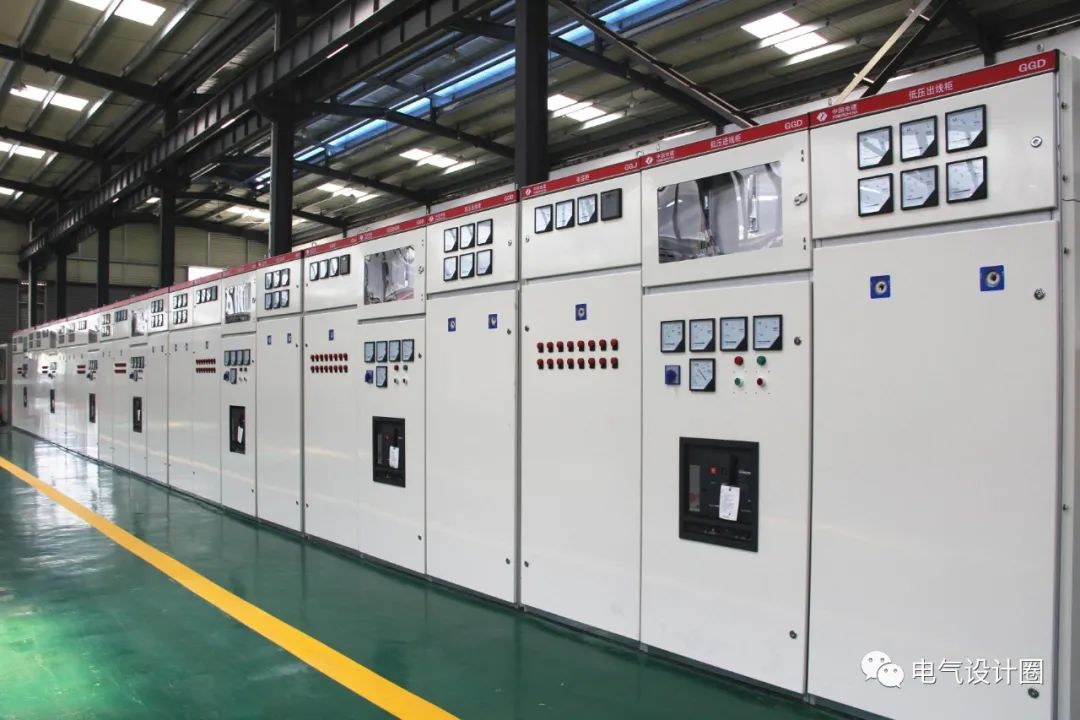

交流配电柜（箱）分动力配电柜（箱）和照明配电柜（箱）、计量柜（箱），是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合；电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。那么400V的交流配电柜内都有哪些元器件呢下面图文方式给大家解析一下。

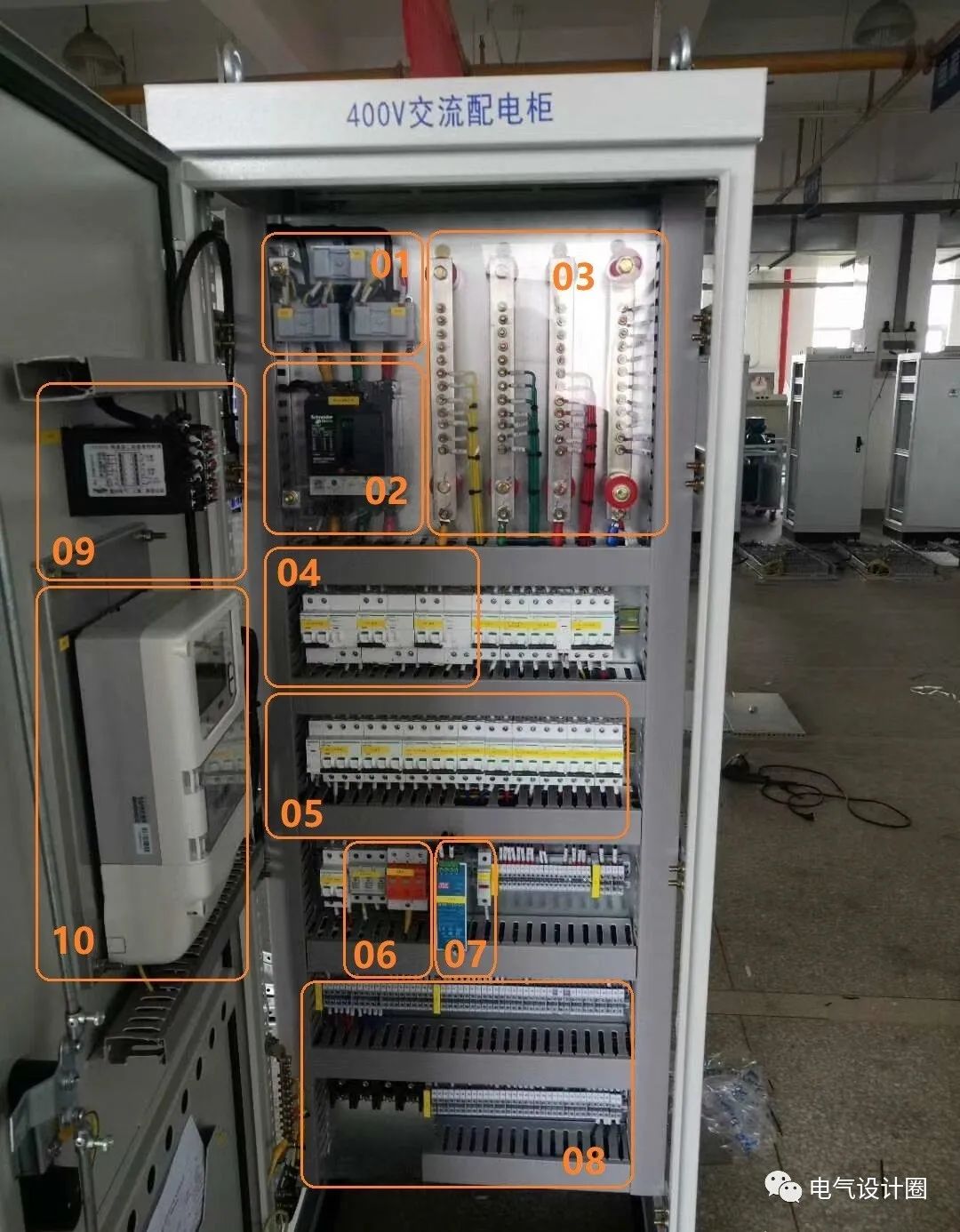

电气识图：

（01）[电流互感器]—— 总进线处三相电流测量

（02）[进线开关]—— 塑壳断路器 MCCB，应具有隔离功能

（03）[母线]—— L1+L2+L3+N，PE排在柜体底部某位置

（04）[馈线开关]—— 带剩余电流保护附件的微型断路器 MCB

（05）[馈线开关]—— 常规微型断路器 MCB

（06）[浪涌保护器]—— 浪涌保护器+浪涌保护器专用保护电器

（07）[开关电源]—— 可能是 AC220V/DC24V XX 瓦的开关电源，导轨式安装

（08）[接线端子排]—— 外接线端子，含电源主进线端子、馈出线端子、控制线端子等

（09）[仪表]—— F96型仪表

（10）[某未知面板操作仪器]

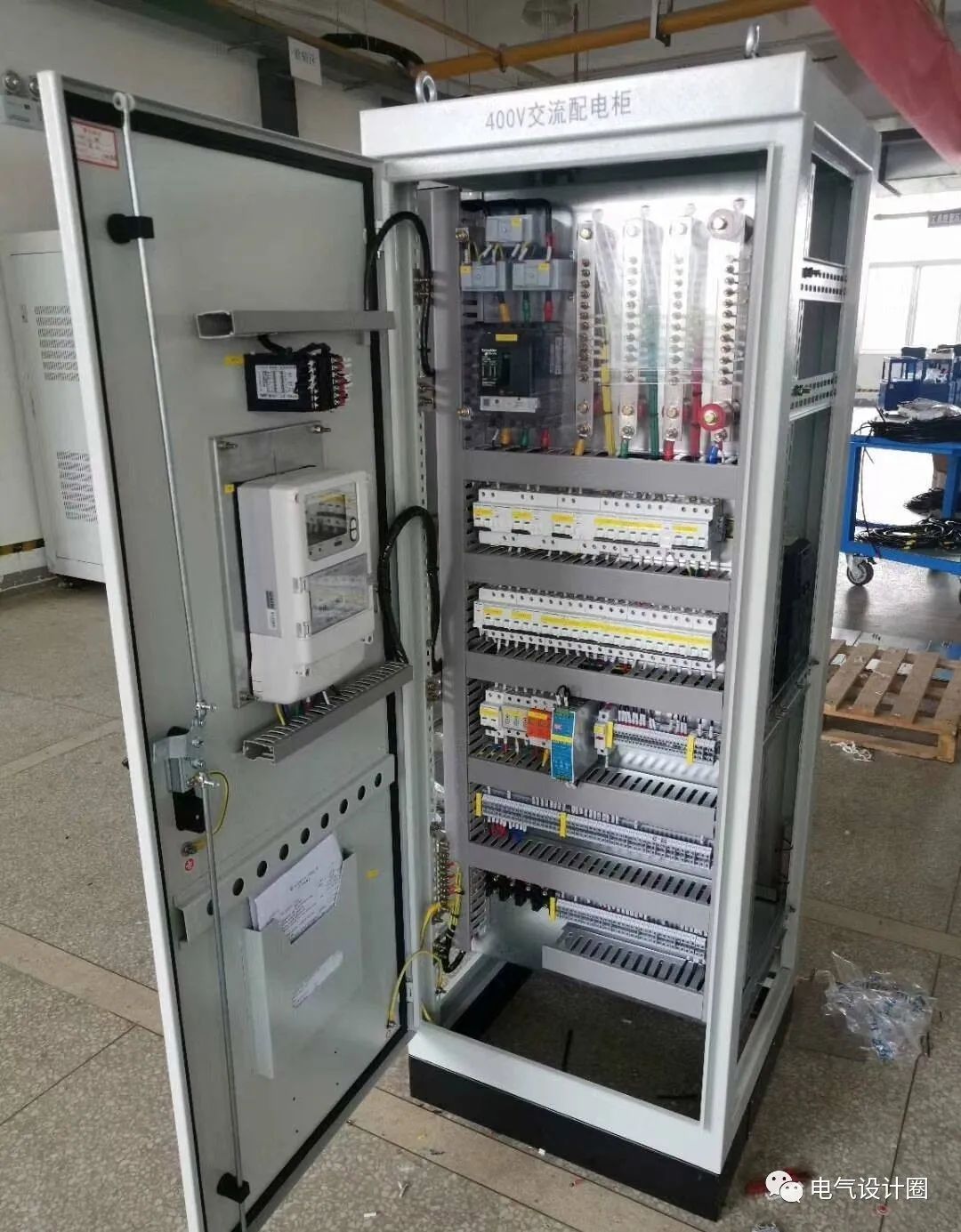

对低压电气设备及电器元件还不了解的朋友们，可以看看柜内各元器件的排布形式，可用于设计参考。
