400V交流配电柜内各元器件

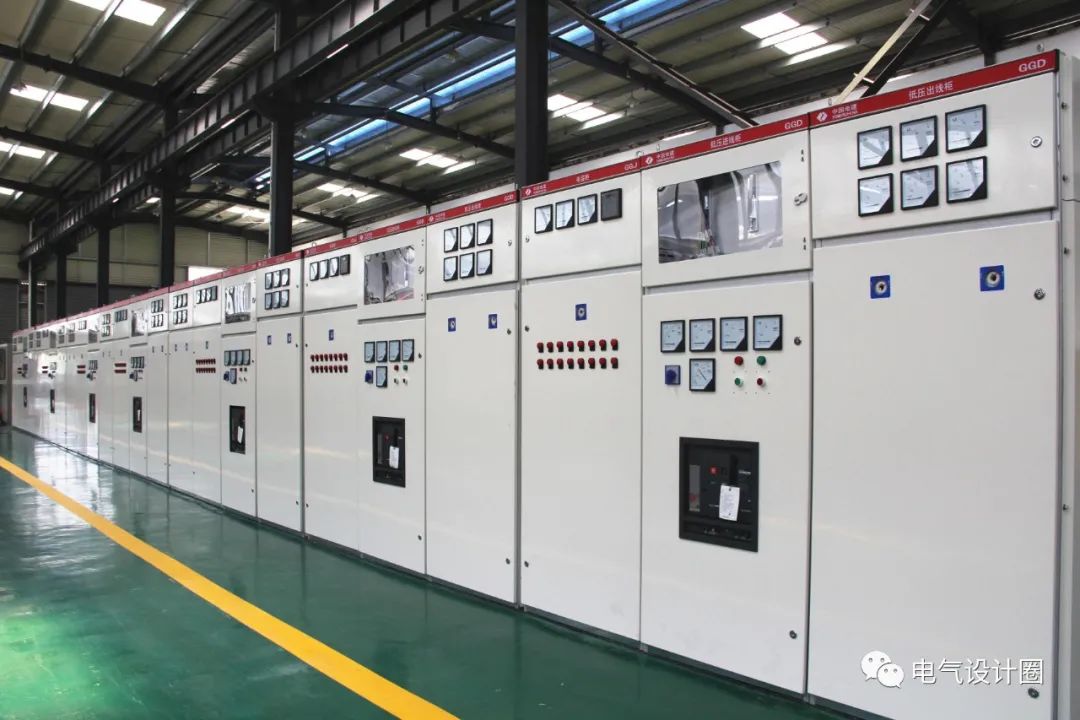

交流配电柜(箱)分动力配电柜(箱)和照明配电柜(箱)、计量柜(箱),是配电系统的末级设备。配电柜是电动机控制中心的统称。配电柜使用在负荷比较分散、回路较少的场合;电动机控制中心用于负荷集中、回路较多的场合。它们把上一级配电设备某一电路的电能分配给就近的负荷。这级设备应对负荷提供保护、监视和控制。那么400V的交流配电柜内都有哪些元器件呢下面图文方式给大家解析一下。

带你认识下400V交流配电柜内各元器件,看看你认识多少?

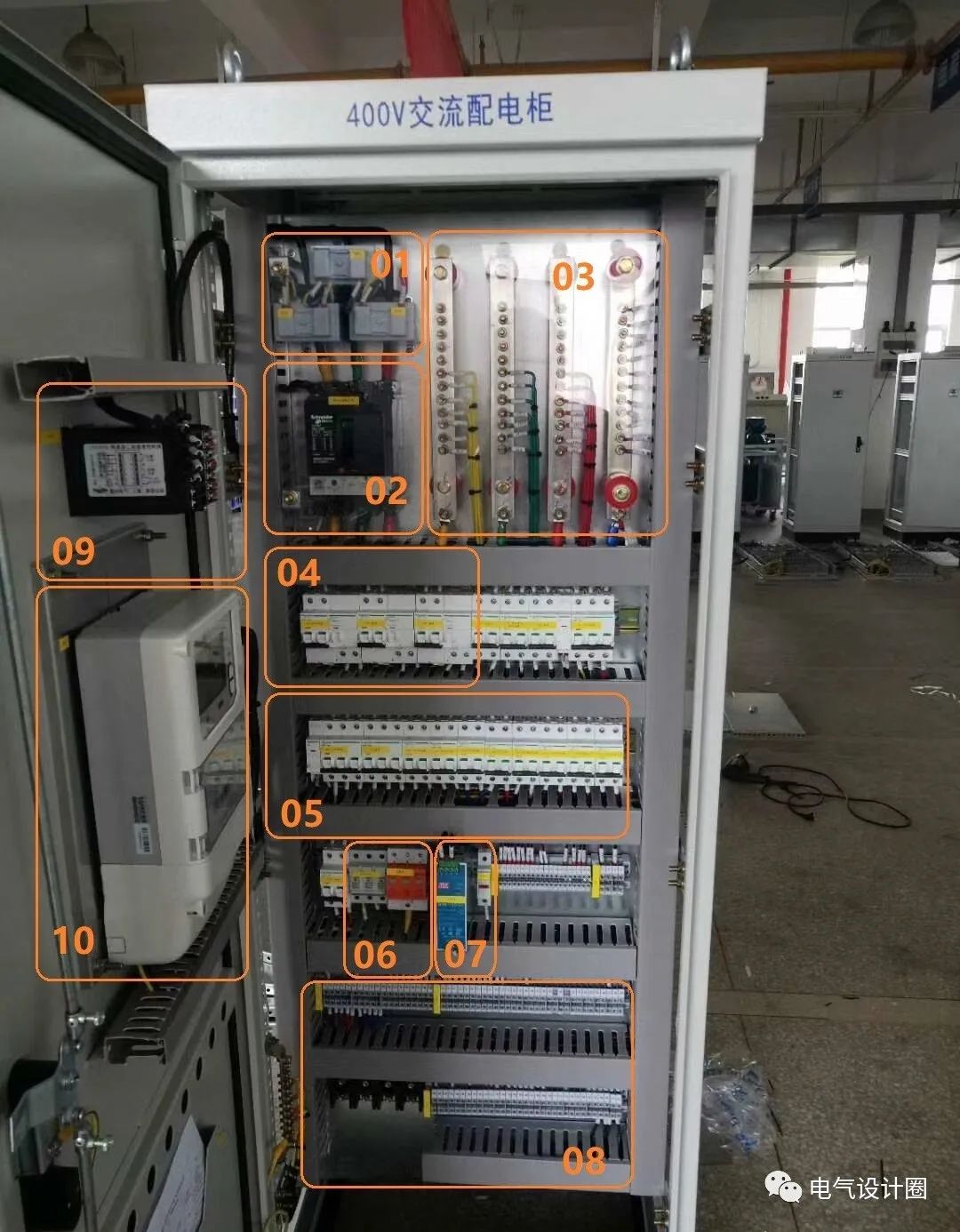

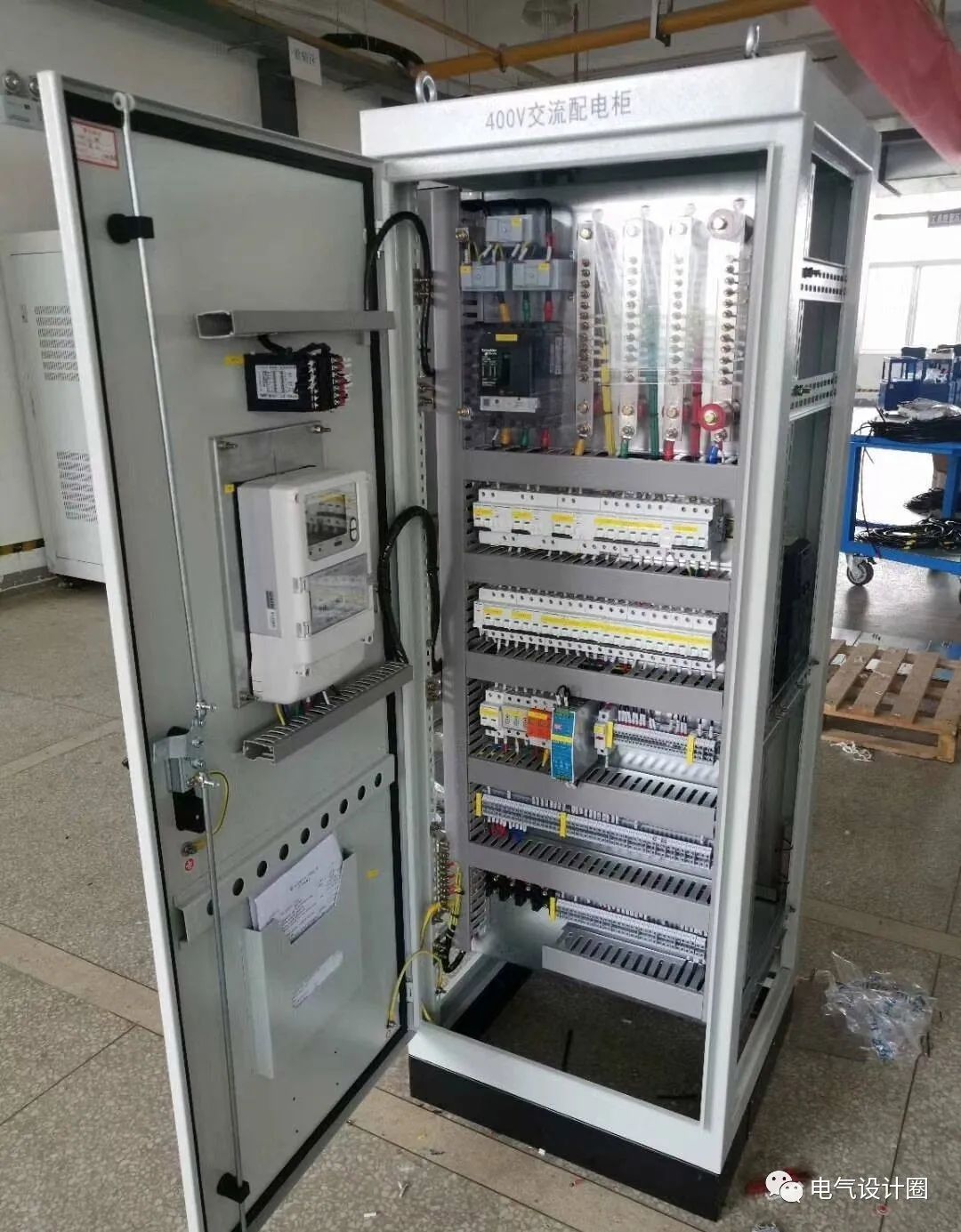

电气识图:

(01)[电流互感器]—— 总进线处三相电流测量

(02)[进线开关]—— 塑壳断路器 MCCB,应具有隔离功能

(03)[母线]—— L1+L2+L3+N,PE排在柜体底部某位置

(04)[馈线开关]—— 带剩余电流保护附件的微型断路器 MCB

(05)[馈线开关]—— 常规微型断路器 MCB

(06)[浪涌保护器]—— 浪涌保护器+浪涌保护器专用保护电器

(07)[开关电源]—— 可能是 AC220V/DC24V XX 瓦的开关电源,导轨式安装

(08)[接线端子排]—— 外接线端子,含电源主进线端子、馈出线端子、控制线端子等

(09)[仪表]—— F96型仪表

(10)[某未知面板操作仪器]

带你认识下400V交流配电柜内各元器件,看看你认识多少?



【注1】以上由朋友圈中成套盘厂提供照片;
【注2】对低压电气设备及电器元件还不了解的朋友们,可以看看柜内各元器件的排布形式,可用于设计参考。

带你认识下400V交流配电柜内各元器件,看看你认识多少?
