关于中压开关柜

中压开关柜是配电系统最核心的设备,担负着对线路、设备通断、测量及保护功能。受限于技术能力,中压开关柜配置复杂的一二次元器件和内部连线。

作为传统设备,针对中压开关柜的创新非常少见。



中压开关柜技术的挑战

  • 装置多,装配繁琐,成本居高不下

  • 综合保护装置参差不齐,成套后整体可靠性也参差不齐,多头服务

  • 顺应智能电网一二次设备融合的大方向的挑战

  • 城市空间寸土寸金,减少变电站占地面积的挑战



The AEG Way

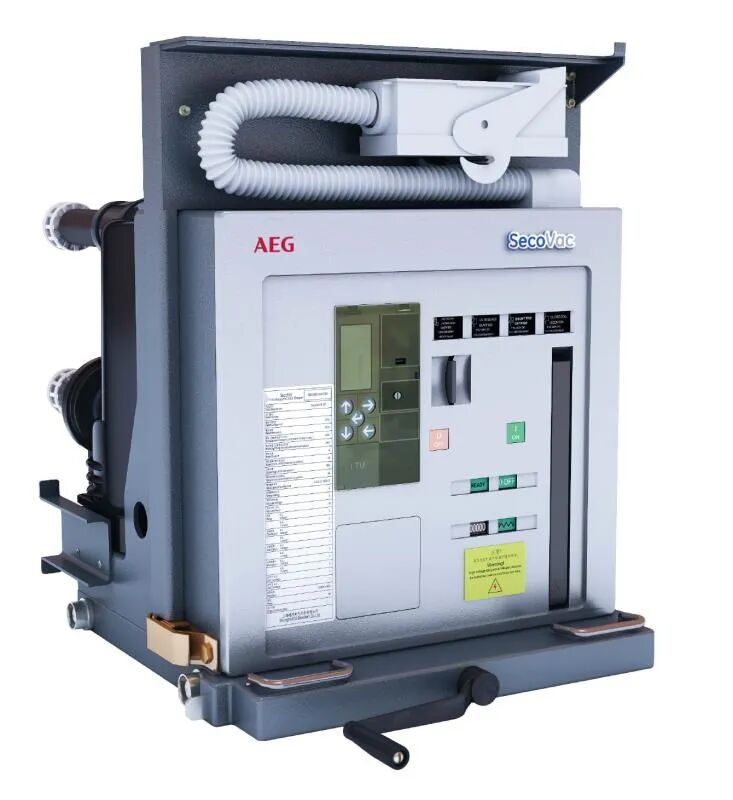

一台有“大脑”的中压断路器iVB



来自AEG的SecoVac iVB智能真空断路器,基于一体化的设计理念,将一次设备、二次信号、保护完美结合,最大限度的实现功能上的集成,为客户创造最大价值。







01 充分集成

SecoVac iVB智能真空断路器:用一台断路器取代传统开关柜分立元件-电流互感器、综合保护继电器、二次接线等,一台断路器就是一台出线柜。

断路器机构箱内自然集成EntelliGuard™TU电子保护单元,负责采集、分析一次回路用电信息,对用电设备的电流、频率、功率等进行安全监测并提供保护、健康诊断。可配备IEC61850规约的远程通讯功能实现与智能变电站系统的完美融合,成为智能电网的有机组成部分。







02 安全可靠

  • 显著减少开关柜内部接线,减少故障点;

  • iVB智能真空断路器全面通过12kV-1250A-31.5KA型式试验,EntelliGuard™TU通过EMC实验,包括4级冲击电压试验,电快速瞬变脉冲群试验,振荡波抗扰性试验等;

  • 工厂化系统集成,完整的型式试验,保证产品的一致性和高可靠性;

  • 紧凑型弹簧操作机构,ASP环保型固封极柱,终身免维护;

  • 网络闭锁线圈可实现断路器之间的互锁,快速脱扣装置可实现断路器的快速分闸;

  • 基于罗氏线圈原理传感器,空气骨架,避免磁饱和,无二次开路危险,测量范围广,线性度好,单一规格实现全范围测量。



03 降本增效

对承包商:降低系统成本,提高空间利用率。

  • 一台断路器取代传统开关柜分立元件-电流互感器、综合保护继电器、二次接线等,显著降低开关柜整体成本;

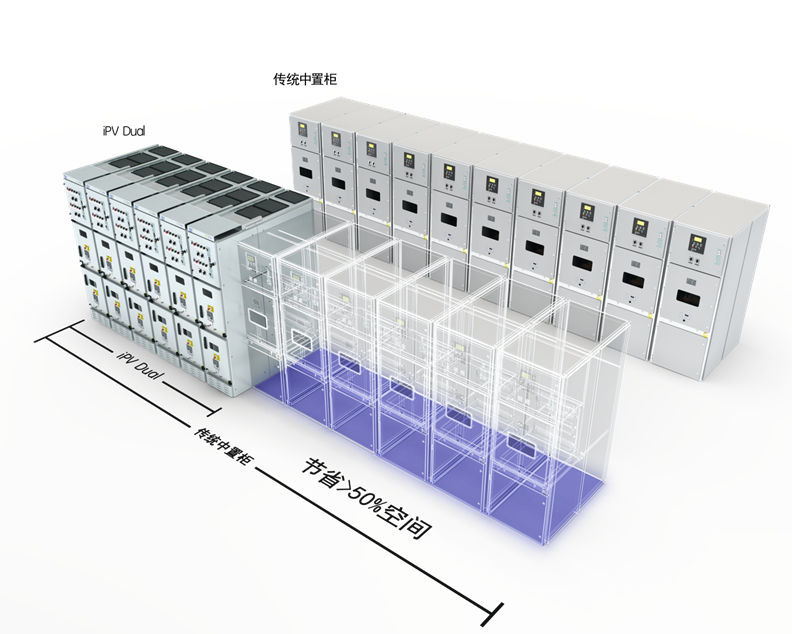

  • 可用于双层柜或550mm宽紧凑型开关柜,大幅减少占地面积。开关柜主要回路已被断路器集成,柜高及柜深均可减小。






对开关柜厂:降低制造成本,简化生产流程。

  •  一体化信号采集和测量、保护,大幅度减少装配和接线工作量,提高生产效率;

  • 轻松组柜,更方便的模块化设计,快速成套;

  • 大大简化工程技术准备和订单处理流程,实现快速交货。



对最终用户:降低维保成本,提高运行可靠性。

  • iVB使用更少的元件,更少的故障点,更低的故障率,减少运维工作量;

  • 模块化结构,抽出式控制器和传感器,可在线更换、升级运行可靠性更高。



选型主要参数

参考型号:

iVB-12/T 1250-31.5-W DC110V

型号释义:iVB智能真空断路器,额定电流1250A,分断能力31.5kA,抽出式,控制电源DC110V。

常规主要参数:

  • 额定电压:12kV和7.2kV,适用10kV和6kV系统

  • 额定工作电流:1250A和630A

  • 分断能力:31.5kA和25kA

  • 安装方式:抽出式(W)和固定式(F)

  • 适用柜宽:650mm/550mm

  • 辅助触点:分合闸指示、工作/试验位置、准备合闸

  • 通讯规约:61850通讯规约
