一、监控系统“开放式体系”架构

1、系统“开放式体系”架构部署

根据系统总体运行需求及控制监测要求，在系统总体架构设计时，应配置配电房环境监控、安防监控和设备状态监控智能终端，提高长期灵活性与稳定运行性能。在此基础上， 在软件系统设计时，还应设置完善的安防响应机制和权限管理分级机制，通过人工界面的友好交互，为用户重要数据的存储和扩展提供两级备份、运维和升级二次开发接口。

2、开放式“四层”结构配置

该智能配电房监控系统基于“开放式”体系，采用“四层”结构部署总体配置。

（1）应用层 ：主要包括配电房高预警管理、现场环境在线监测、视频监控、设备状态跟踪监测、数据统计、远程控制、APP 移动和运维管理等。

（2）平台层 ：分别由应用节点、移动应用节点、数据采集节点、平台接口节点、数据库及流媒体节点等服务器构成。

（3）通信层 ：采用无线通信及光纤通信 2 种方式进行系统主站与配电房的数据远程通信。

（4) 终端层 ：配置各类监控终端机、监控命令执行元件和传感器等，实现配电站房内的湿度、温度、臭氧、SF 浓度监测； 实时在线采集配电房环境内的水浸、火灾、烟雾、含氧量、振动、噪声等信息 ；还可采集局放、柜温度、变压器运行温度等设备状态信息等与门禁、监控、灯光、风机等智能化执行设备进行联动，共同远程监控管理配电房。计算机输出信号经转换后通过双向可控硅控制器控制加热电阻两端的电压。

二、基于开放式体系的智能配电房监控系统实现

1、实现对配电设备温度监测

该文主要基于红外热成像技术对配电柜、开关柜、变压器、低压柜和电缆温度等进行监测，同时基于系统配置的温度传感器，对系统相关设备实时运行温度状态数据进行采集，以此对突发情况进行预警。

2、在线测量局部放电量

系统能准确在线测量局部放电引起的开关柜局放电量、变压器中压电缆头局放电量，再根据局放电脉冲信号发生器，校准和分析局部放电从而全面了解配电房相关电气设备元件的相位、局放电类型、强度、运行状态等。

3、电子闭锁装置状态监测

系统具有电子闭锁监测功能，湿度及温度信号接收装置与传感器间配置无线传输模块，能针对系统报警阀值进行设置，还可采集相关相位角，具有良好自检功能，通过闭锁装置来监视终端系统电缆电路预防短路。

4、运行环境监测

系统运行环境监测主要对配电房温度、湿度和相关异常情况进行预警联动。当湿度或者相关电气设备气体浓度值、臭氧浓度等超出系统预设阀值时，就会联动其他设备进行预警。

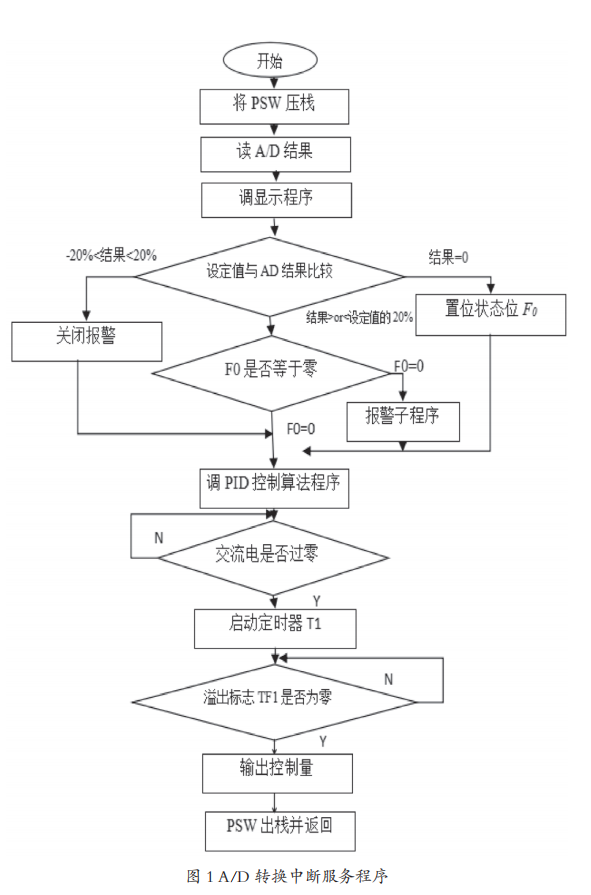

A/D 转换中断服务程序

5、案例应用分析

上述基于“开放式”的体系监控系统已在某企业公用配电房中得到具体应用，如下 ：

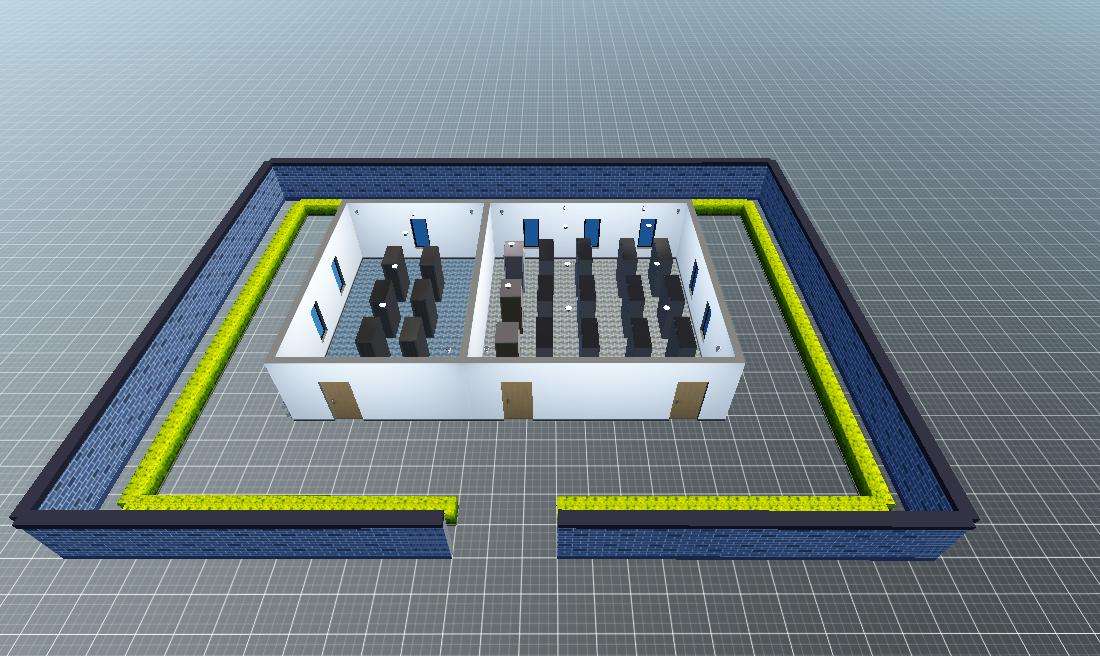

通过在智能配电房安装 ONU 和 OLT 光纤通信设备，同时对视频监控综合平台及 SCADA 系统进行一体化调度，由此实现对智能配电房的综合监控。

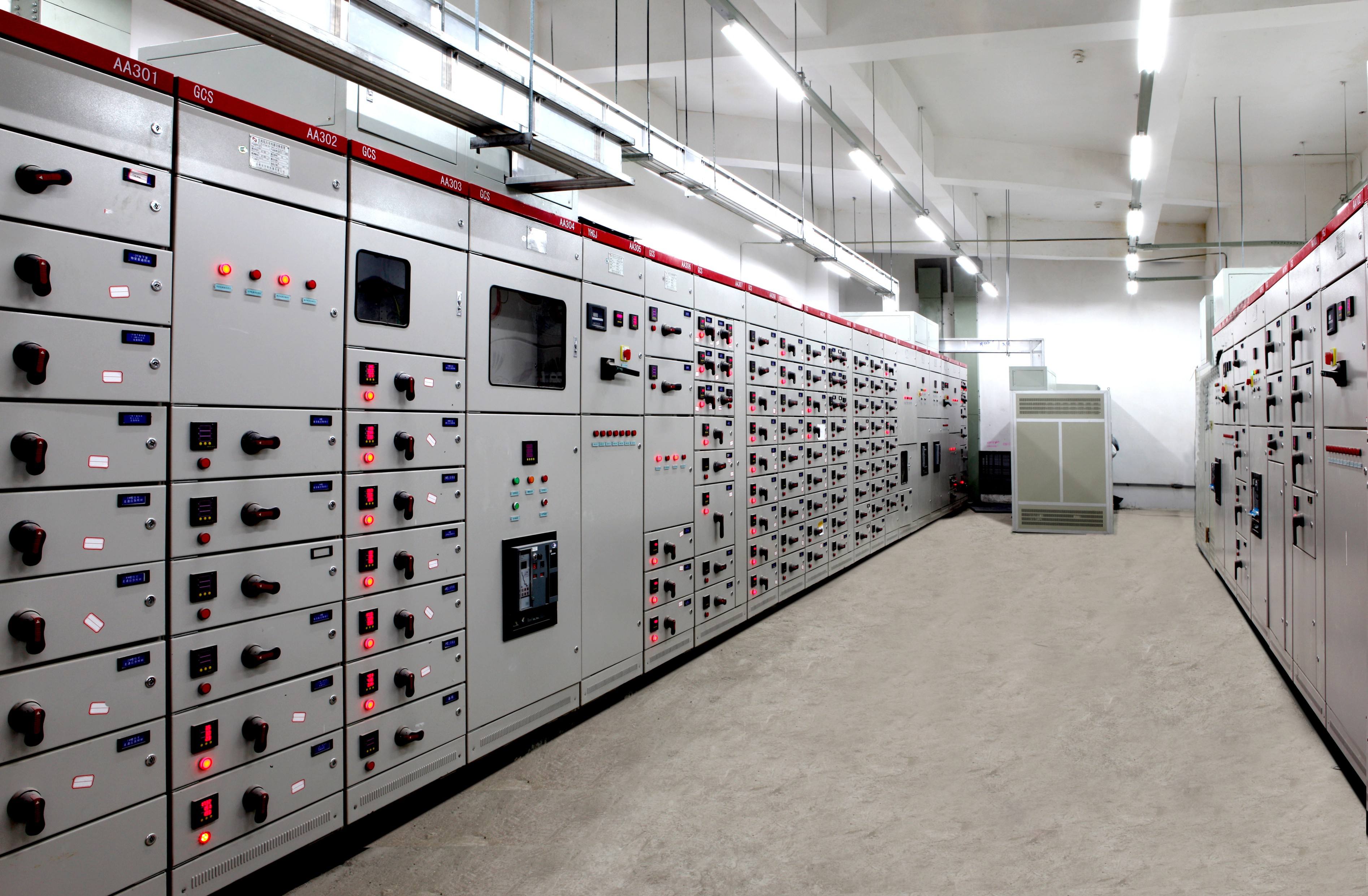

智能配电房中所有10 Kv 开关柜等电气设备均受DTU 设备监控。

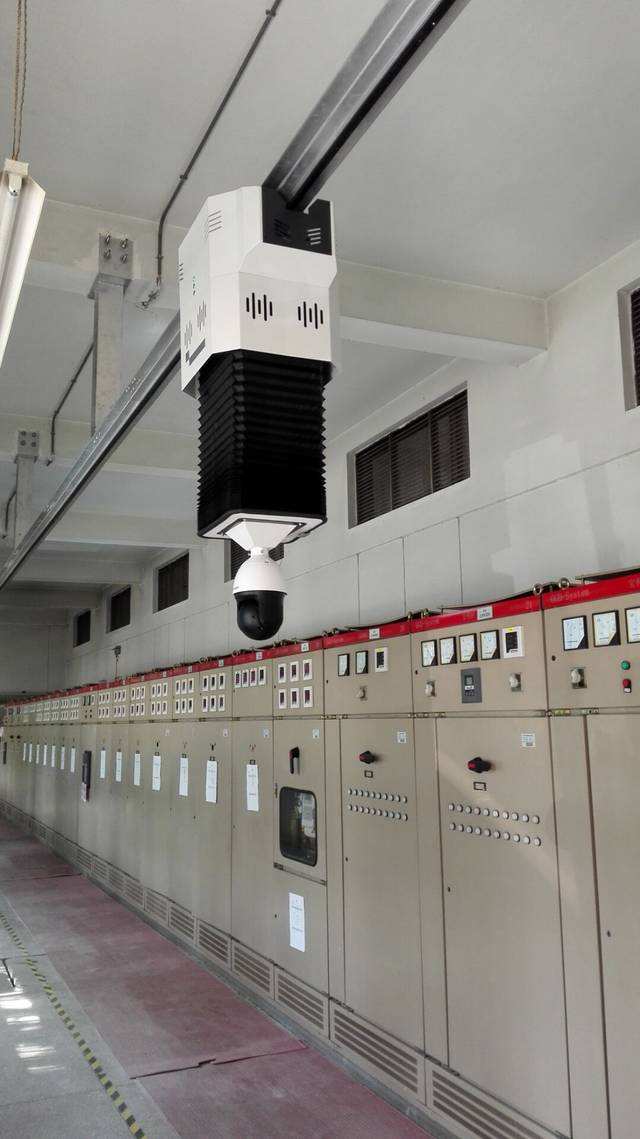

通过将变压器安装于配电房，由此实现对变压器的运行优化。分别将安防设备及视频监控设备安装于配电房，充分发挥其防入侵、视频监控及烟雾报警等集成化安全监控功能。

通过集成智能配电房开放式一体化监控，实现并取得良好运行效果。

三、结论

经过综合试运行，这种监控管理系统能更好地代替人工进行配电巡检，在人力和财力上节约了大量成本，使用智能配电房监控系统进行运维管理后，实现对配电房相关电气设备的综合化运维管理，提高其可靠性。
