详解配电柜安装和接线全过程

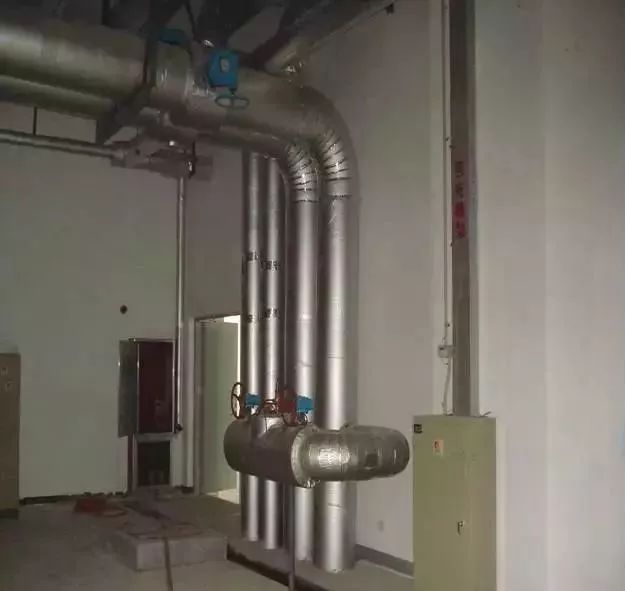

随着用电的需求,配电广泛运用于各种行业,每一种配电控制设备都需要正确的进行安装,可是配电柜丶配电柜的安装标准都是不统一。下面我们一起来看看配电柜的安装和接线标准。室外配电箱加护栏、接地、防雨罩、基础上色、注意美观、要有铭牌,带3C认证。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



一、配电箱和配电柜的区别

1. 概念上的区分

(1)配电箱

配电箱是一个小型的电源分配箱,内部包含电源开关和保险装置。结构比较简单,多用于终端电源分配。配电箱是供电系统中的最后一级配电设施,一个配电箱可以是一个电源进线和多个供电输出回路,从配电箱引出供电输出回路至各个用电负荷,由于配电箱的体积较小,不能放入大型配电设备,所以配电箱的容量都不大,一般4-8个小负荷用一个配电箱,配电箱布置在供电负荷的中心地带,用电缆或者电线将电送到负荷。

(2)配电柜

配电柜是配电箱的上一级配电设备,其体积较大,其中可以放入较大的电气设备,所以一般作为中等容量负荷的配电设备,包括了配电箱、电动机等,其适用容量在各个工艺领域中有不同,一般在几个千瓦到几十个千瓦。在传统配电箱提供漏电保护和短路保护的基础上,还提供过压保护、打火断电、雷击保护、自动供电、温度保护、功率限定、故障记录、自检功能、学习记忆、移动互联可视化和数字化等功能。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



2. 功能上的区分

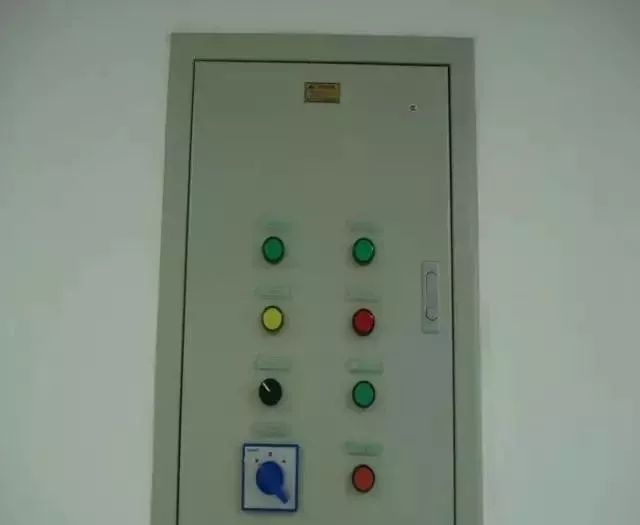

简单地说,分配电能的箱体叫配电箱,配电箱主要用作对用电设备的控制、配电,对线路的过载、短路、漏电起保护作用。配电箱安装在各种场所,如学校、机关、医院、工厂、车间、家庭等,如照明配电箱、动力配电箱等。配电箱体积小,可暗设在墙内,可矗立在地面。

二、常规标准

额定电压交流1kv及以下、直流1.5KV及以下为低压电器设备、器具和材料;额定电压大于交流1KV、直流1.5kV的为高压电器设备、器具和材料。高压系统的布线和交接试验,必须符合GB50150规定。接地或接零支线必须单独与相应的干线连接,不允许串联连接。

箱子铁皮厚度要求为1.5mm,户表箱可以1.2mm,大箱及落地柜要适当加厚。浪涌保护器一般采用防雷办或气象局指定产品。看设计是否加装漏电探测器,配电箱适当预留位置。塑壳开关及漏保要满足设计要求,一般要装设备用开关。

有动力机械的要落实明白设计的动力控制开关的型号及品牌,是双速还是单速控制。箱里面的设计电线必须符合要求,线径,颜色(与设计A/B/C的相数及颜色相符)。

三、配电柜接线图

配电箱中的低压电器,由熔断器、交流接触器、剩余电流动作保护器、电容器及计量表等组成。周围空气温度的上限不超过40℃;周围空气温度24h的平均值不超过35℃;周围空气温度的下限不低于-5℃或-25℃。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

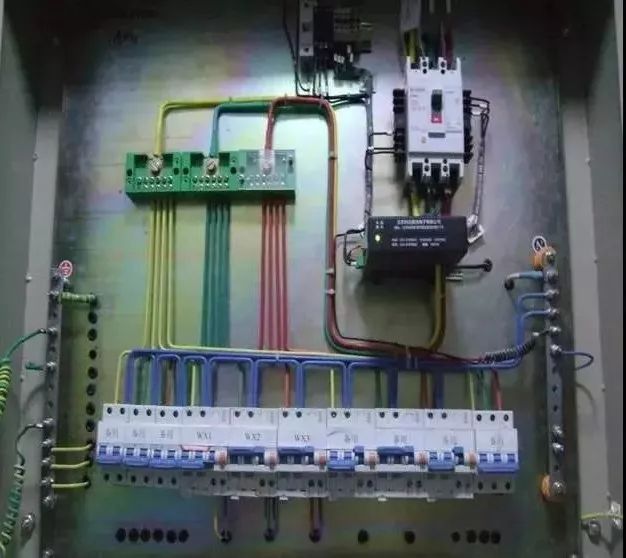

(配电柜接线图)

农网改造的配电箱在室外运行,它不但受到阳光的直接照射产生高温,同时运行中自身也会产生热量,所以在盛夏高温季节,箱体内的温度将会达到60℃以上,这时的温度大大超过了这些电器规定的环境温度

抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。

每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,开关柜多数是指抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

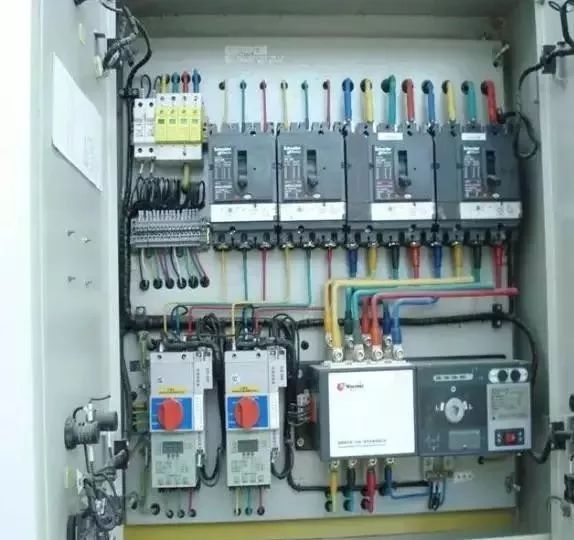

(配电柜接线图)

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

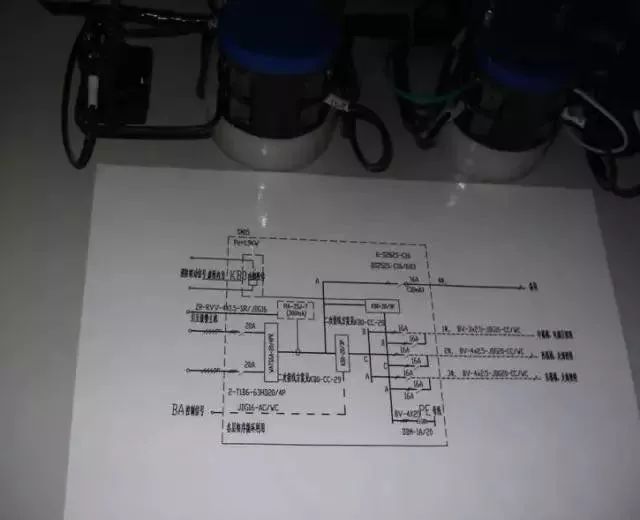

线路图覆膜,永久性强;配电箱电缆标明引入位置及回路、缆内线径及去向。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

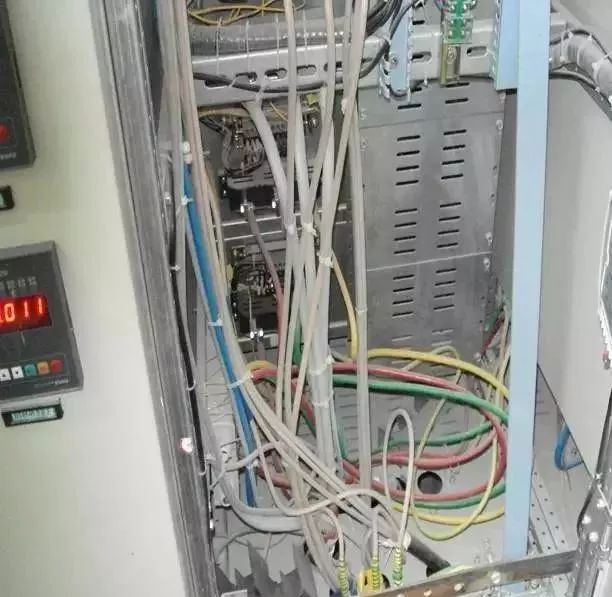

(二次线的绑扎)

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

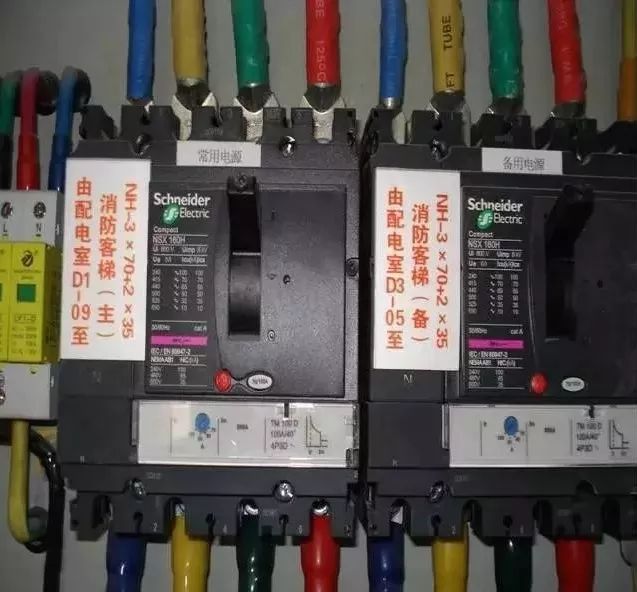

(开关表识要打印线端套热缩管)

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

(不能用配电箱做桥架支架)

四、配电箱安装位置要求

为了保证使用安全,配电箱与采暖管道距离不应小于300mm;与给排水管道不小于200mm;与煤气管、表不应小于300mm。

配电箱不应设在散热器上方,也不应安装在水池的上下侧,如果必须安装在水池两侧的,要有防水、放电措施。

配电箱不应设在楼梯踏步的侧墙上。配电箱如安装在墙角处,其位置应能保证箱门向外开启180℃。配电箱也不宜设在建筑物的纵横墙交接处,不宜设在建筑物外墙内侧,防止室内、外温差变化大,箱体结露产生不安全。普通砖砌体墙,在门、窗、洞口旁设置配电箱时,箱体边缘距门、窗、洞口边缘不宜小于370mm。宽度300mm及其以上的配电箱,其顶部要设置过梁。

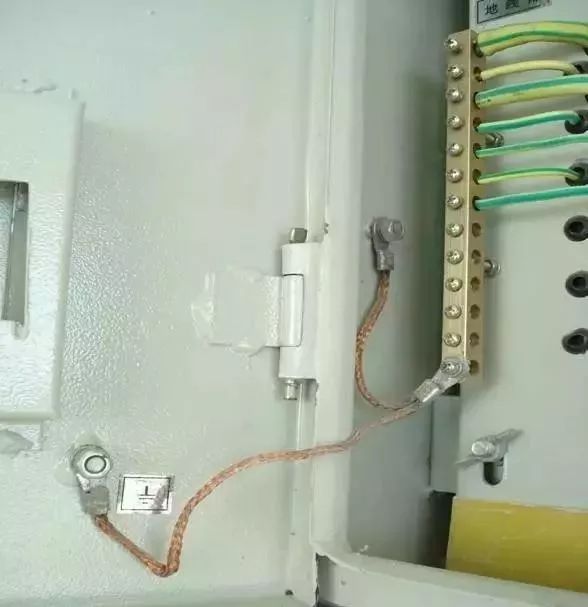

(1)动力箱二次线归顺整齐,带电箱盖跨接良好

(2)消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电,应在其配电线路的最末一级配电箱处设置自动切换装置。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

(配电混乱,不讲究,随意拉扯)

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨



五、电源线路浪涌保护器安装的规定

电源线路各级浪涌保护器应分别安装在被保护设备电源线路的前端,浪涌保护器各接线端应分别与配电箱内线路的同名端相线连接;浪涌保护器接地端应与配电箱保护接地线接地端子板连接,配电箱接地端子板应与所处防雷区的等电位接地端子板连接。

各级浪涌保护器连接导线应平直,其截面积与保护器应相匹配,长度不超过0.5m;带有接线端子的电源线路浪涌保护器应采用压接;带有接线柱的浪涌保护器宜采用线鼻子与接线柱连接。

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

(配线比较到位)

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

(开关箱)

详解配电柜安装和接线全过程,看完才知道标准施工有多严谨

(保护器线长)

六、需要注意的事项

不同回路的PE线不能压接在同一端子上,无法保证每一回路的用电安全。

金属线槽、桥架不能作为其他设备接地的连续导体。

插座PE线不能串接。

电缆中用于接地的PE线端头部没用热缩管或黄绿相间的色带标识。

住宅开关箱要加过欠压保护器。

配电箱预制敲落孔铁片掉后要封堵,进线口要有护口或护套。

汇流排的一个端子最多压两根线-要用搪锡和线鼻子。
