一、铜排的计算方法

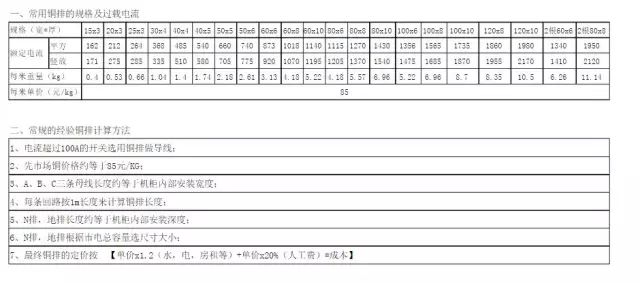

铜排的计算方法

（点击图片查看哦）

二、铜排折弯经验计算表

铜排折弯经验计算表

三、铜排的载流量表

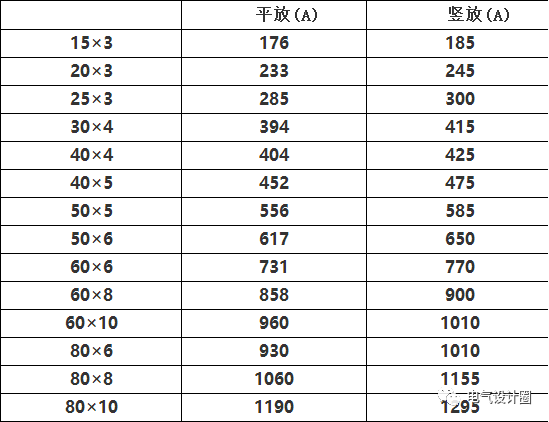

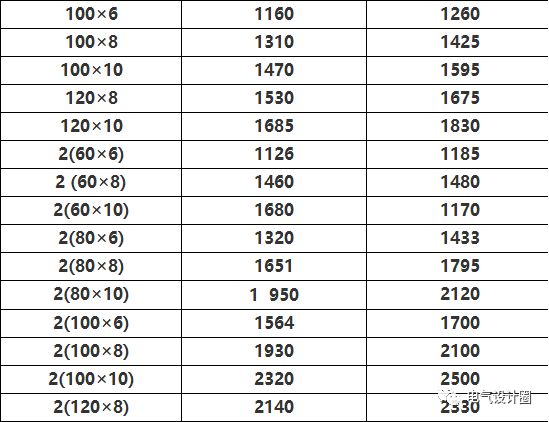

1、矩形铜排

铜母排截面35℃

四、铜排载流量计算法

矩形母线载流量：

40℃时铜排载流量=排宽*厚度系数

排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:[12-20，10-18，8-16，6-14，5-13，4-12].

双层铜排[40℃]=1.56-1.58单层铜排[40℃]（根据截面大小定）

3层铜排[40℃]=2单层铜排[40℃]

4层铜排[40℃]=单层铜排[40℃]*2.45(不推荐此类选择,最好用异形母排替代)

铜排[40℃]= 铜排[25℃]*0.85

铝排[40℃]= 铜排[40℃]/1.3

例如求TMY100*10载流量为：

单层：100*18=1800(A)[查手册为1860A]；

双层：2(TMY100*10)的载流量为：1860*1.58=2940(A)；[查手册为2942A]；

三层：3(TMY100*10)的载流量为：1860*2＝3720(A)[查手册为3780A]

以上所有计算均精确到与手册数据相当接近。

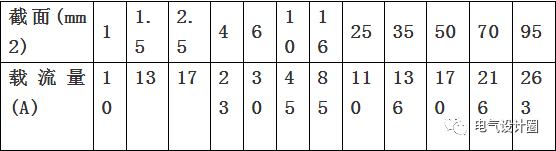

五、 铜导线载流量(35℃)
